Результат выполнения конструкторской разработки.

Патрон устанавливается на шпиндель внутри шлифовального станка. Корпус крепится к планшайбе болтами и выверяется по поверхности Б при помощи четырех радиально расположенных винтов.

Мембранный диск с шестью равнорасположенными отростками является основным центрирующим элементом патрона. Мембранный диск центрируется по выточке в корпусе 1 и крепится к нему десятью болтами. На лицевой стороне корпуса радиально расположены шесть прямоугольных пазов, по которым точно пригнаны направляющие колодок. Колодки имеют точные крестообразные пазы для установки сменных кулачков.

При перемещении вправо винта с помощью ручного привода (конической передачи) прогибается мембрана. При этом отростки совместно с запрессованными в них опорами расходятся и разводят кулачки, давая возможность вложить шестерню. Последующее перемещение ручного привода сопровождается тем, что мембранный диск за счет сил упругости возвращается в исходное положение и опоры через сферические шайбы, вложенные в прямоугольные пазы колодок, перемещаю их а вместе с ними и кулачки к центру. Так происходит центрирование и закрепление обрабатываемой детали.

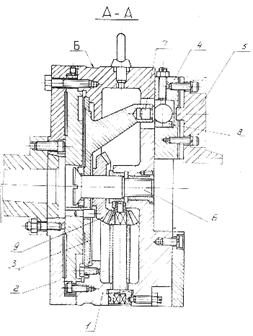

Рис.1 Патрон мембранный:

1 - корпус; 2 - планшайба; 3 - диск; 4 - колодка; 5 - кулачок; 6 - винт;

7 - опора; 8 шайба; 9 -привод
