Результат выполнения конструкторской разработки.

Приспособление пневматическое (см. рис.1) состоит из корпуса со встроенным в него пневмоцилиндром, стоек, ползунов, прихватов, пневмораспределителя и винтов.

Обрабатываемая деталь или пакет деталей устанавливается на соответствующие выступы стоек и ползунов, предварительно выставленных по наружному диаметру детали путем вращения винтов.

На деталь устанавливается накладной кондуктор (наладка). Деталь вместе с накладным кондуктором закрепляется двумя прихватами, которые приводятся в действие от пневмоцилиндра.

Управление работой пневмоцилиндра производится пневмораспределителем.

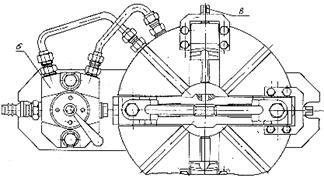

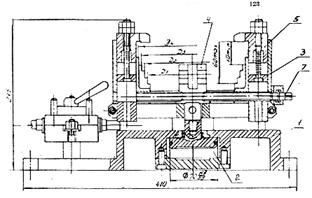

Рис.1 Приспособление пневматическое:

1 - корпус; 2 - пневмоцилиндр; 3 - стойка; 4 - ползун; 5 - прихват;

6 - пневмораспределитель; 7,8 - винты
