Номер 11-077-03 |
Наименование проекта Приспособление наладочное фрезерное с гидроприводом |
Назначение Для установки деталей типа шпонок, планок и т.п. в сменных наладках и закрепления их при обработке |
Рекомендуемая область применения На фрезерных станках |
Описание
Результат выполнения конструкторской разработки. Приспособление (см. рис.1) состоит из корпуса, винтов, прихватов, гидроцилиндров, коллектора, клапанов и гидропривода. Наладка базируется по продольному и одному из трех поперечных пазов и крепится к корпусу винтами. Обрабатываемая деталь закрепляется Г-образными прихватами, на которых крепятся прижимные планки-наладки. Усилие зажима передатся Г-образными прихватами от гидроцилиндров одностороннего действия, соединенных параллельно от коллектора через клапаны и гидроприводы, что позволяет включать каждый гидроцилиндр индивидуально или все одновременно.

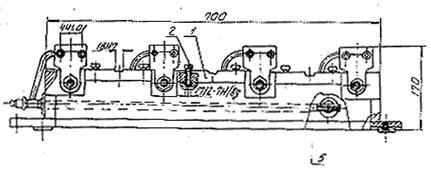

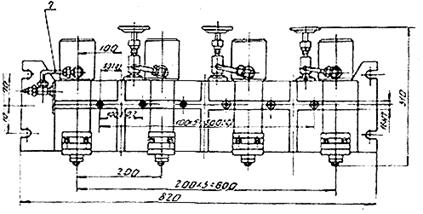

Рис.1 Приспособление наладочное, фрезерное с гидроприводом: 1 - корпус; 2 - винт; 3 - прихват; 4 - гидроцилиндр; 5 - коллектор; 6 - клапан; 7 - гидроцилиндр |
Преимущества перед известными аналогами Надежность зажима обрабатываемой заготовки. Широкий диапазон номенклатуры обрабатываемых деталей. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Снижение трудоемкости на 15% за счет наличия сменных наладок |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 17.10.2003 |
