Номер

11-059-03

Наименование проекта

Устройство для размешивания и разлива красок из бочек и фляг

Назначение

Для размешивания краски в бочках и флягах с последующей перекачкой в тару

Рекомендуемая область применения

В лакокрасочном производстве во взрыво- и пожароопасных помещениях категории А

Описание

Результат выполнения конструкторской разработки.

Устройство (рис.1) предназначено для размешивания краски в бочках и флягах с последующей перекачкой в тару.

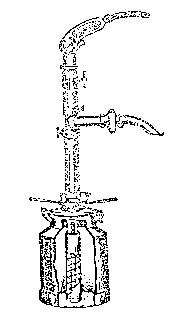

Рис.1 Устройство для размешивания и разлива красок из бочек и фляг

Работа устройства основана на принципе винтового насоса.

Устройство с пробкой ввинтить в резьбовое отверстие бочки или в переходную съемную крышку для фляги. Опустить кожухом на необходимую глубину, зафиксировать хомутом пробки.

Корпус в своей конструкции имеет штифт- указатель, который перемещается в пазу кожуха. Крайнее положение штифта соответствует открытому и закрытому положению окон. «О» - окна открыты - краска перемешивается. «З» - окна закрыты - краска выкачивается.

Для режима работы необходимо ослабить фиксатор и за трубу корпуса повернуть его до упора штифта в одно из крайних положений. Зафиксировать. Подать воздух в пневмомашинку. Шнек, вращаясь в трубе, начнет гнать краску. Поднимаясь по корпусу, она перемешивается или (при открытых) или перекачивается в емкость (при закрытых окнах).

Чтобы краска не смогла попасть в верхний подшипник, в конструкции устройства имеются уплотнительные кольца и сальниковые набивки.

Преимущества перед известными аналогами

Высокая надежность и простота (работа устройства основана на принцине винтового насоса). Сокращение применения ручного труда

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

11.08.2003
