Результат выполнения конструкторской разработки.

Установка (рис.1) состоит: из основания, на котором крепятся стойки; подвижной рамы с расположенными на ней электродвигателем и редуктором; соединенных между собой втулочно-пальцевой муфтой; вращающейся рамы, закрепленной в подшипниках стоек.

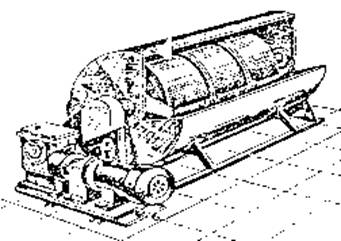

Рис.1 Установка для перемешивания краски в бочках и флягах

Основание представляет собой сварную конструкцию из сортового проката, к которому при помощи болтов крепятся основные узлы установки.

К основанию болтамиmi6 крепятся стойки, в подшипниках которых установлена рама.

Вращающаяся рама представляет собой сварную конструкцию из швеллеров и листового материала. Ось вращения ее конструктивно смещена относительно оси самой рамы на 15 ⁰, тем самым придается изделию два вида движения: вращательное и колебательное. Изделие с помощью грузоподъемного устройства укладывается на раму, надежно фиксируется на ней с помощью двух ремней, имеющих замковый зажим.

К основанию крепится нижний кожух установки, он является неподвижным ограждением вращающейся рамы.

Верхний поворотный кожух установки представляет собой сборную конструкцию, закрепленную на вращающихся втулках на оси стоек и имеет возможность откидываться. В нерабочем состоянии он находится внизу, внутри нижнего кожуха. Когда на раме закреплено одно из изделий, то верхний кожух за ручки, приваренные к нему, поворачивается в рабочее положение, тем самым закрывает опасную зону установки.
