Результат выполнения конструкторской разработки.

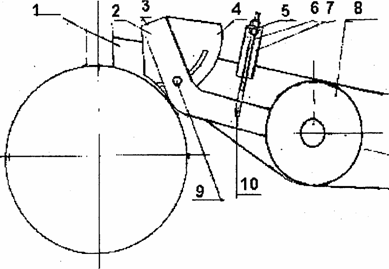

Натяжное устройство (см. рисунок) состоит из подрамника 1, вала с втулкой 2, кронштейна 3, фиксирующего сектора 4, гайки 5, винта 6, уголка 7, шкива 8, болта с гайкой 9, штифта со шплинтом 10. Натяжное устройство с помощью втулки приваривают к раме. Во втулке находится вал, к которому приварен кронштейн. На кронштейне установлен шкив. Регулировка давления шкива на ремни осуществляется с помощью винтового механизма.

Натяжение ремней производится следующим образом: в первую очередь происходит ослабление верхней гайки, нижняя гайка в свою очередь подтягивается, что производит смещение натяжного винта вниз. Винт тем самым воздействует на кронштейн и посредством шкива производит натяжение ремней. Натяжение ремней производится до того момента, когда при силе действия шкива на ремни в 250 Н прогиб ремней не превысит 30 мм. После этого верхняя гайка затягивается, фиксируя винт в нужном положении. Также производится крепление кронштейна в фиксирующем секторе при помощи болта и гайки. Сам же фиксирующий сектор является приваренным к втулке вала.
