Номер

10-044-03

Наименование проекта

Усилитель низкой частоты.

Назначение

Усиление сигналов низкой частоты.

Рекомендуемая область применения

Ремонт, техобслуживание электронных устройств, КИП и А (автоматические мосты, усилители и др.).

Описание

Результат выполнения конструкторской разработки.

Усилитель выполнен на одной интегральной схеме серии К 174, которая состоит из предварительного усилителя, управляющей ступени, усилителя мощности, узла защиты от перегрузки и замыкания цепи нагрузки.

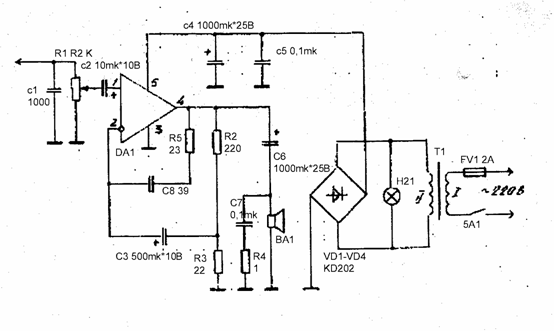

Принципиальная схема приведена на рисунке.

Подборкой резисторов r2 и rЗ устанавливают требуемый коэффициент усиления. Цепь r5 С8 предназначена для гашения самовозбуждения усилителя.

Габаритные размеры прибора - 170х170х120 мм.

На передней панели располагают выключатель, регулятор громкости, выходные клеммы. Источник питания усилителя -двухполупериодный выпрямитель vd1- vd4, который подключается к сети напряжением 220 В, выходная мощность усилителя 3 Вт.

Внедрение устройства позволяет более качественно производить ремонт различных электронных узлов и устройств автоматики.



Преимущества перед известными аналогами

Устройство позволяет более качественно производить ремонт различных электронных узлов и устройств автоматики.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Сокращение времени на ремонт и настройку оборудования до 30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

30.07.2003
