Результат выполнения конструкторской разработки.

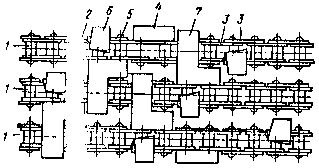

На рис. 1 изображен рабочий орган, вид сбоку; на рис. 2 - то же, вид сверху; на рис. 3 - то же, вид сзади.

Рис. 1

Рис. 2

Рис. 3

Гибкий рабочий орган для окорки бревен состоит из тяговых цепей 1, каждая из которых содержит ролики 2, внутренние и внешние звенья 3 и внешние Г-образные звенья 4, пальцы 5, режущие зубья 6, соединительные пластины 7 и стойки 8 соединительных пластин.

Соединительные пластины 7 неразъемно установлены на обращенных внутрь рабочего органа параллельных тяговых цепях с противоположной стороны от режущих эубьев 6. Стойка 8, выполненная в виде вилки, расположена с несмежной стороны соседней цепи.

Взаимодействие элементов рабочего органа проходит следующим образом.

При воздействии на режущие зубья 6 или на звенья 3 к 4 тяговой цепи последняя перемещается вниз вместе с закрепленными на ней соединительными пластинами 7, стойки 8 которых перемещаются относительно соседней, параллельной, цепи до соприкосновения горизонтального участка соединительных пластин 7 с цепью.

После этого происходит их совместное движение. Величина свободного хода соединительных пластин относительно цепи должна обеспечивать независимое движение параллельных цепей 1 при огибании зубьями окариваемого бревна или неровностей на его поверхности.

Длина дуги окорки не ограничивается при этом параллельными цепями, а усилие прижима зубьев 6 к бревну (не показано) обеспечивается только за счет той цепи, на которой установлены эти зубья. Колебания усилий на зубьях 6 при этом незначительны, повреждаемость древесины снижается. Поперечное перемещение цепей друг относительно друга ограничивается стойками 8 пластин.

Предлагаемый гибкий орган для окорки бревен повышает качество окорки и улучшает условия эксплуатации.
