Результат выполнения конструкторской разработки.

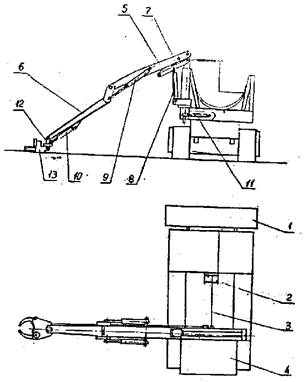

Разработана конструкция машины на базе бесчокерного трактора с совмещенным коником и манипулятором. Представляет собой гусеничный трактор ТДТ-55 (ТТ-4), на раме которого смонтировано технологическое оборудование: гидравлический манипулятор с захватно-срезающим устройством, толкатель 1, лебедка 2 с канатом 3 (или гидропалиспатом) и щит 4 (см. рис).

Валочно-трелевочная машина.

Гидроманипулятор состоит из стрелы 5, рукояти 6, системы рычагов 7 и гидроцилиндров поворота стрелы 8, рукояти 9, ЗСУ 10 и манипулятора 11. На свободном конце манипулятора крепится подвеска 12 и ЗСУ 13.

Работа машины также как и ЛП-17 (ЛП-49) начинается с правильно выбранной позиции. Машина устанавливается так, чтобы дерево (или группа деревьев), подлежащее спиливанию, находилось в зоне деятельности манипулятора. Технологическое оборудование коника-манипулятора переводится из транспортного положения в рабочее. Наводка ЗСУ на дерево заключается в корректировке вылета манипулятора, угла его поворота и поворота ЗСУ. Для сокращения времени наводки и захвата дерева рекомендуется совмещать приемы. Спиленное дерево целесообразнее валить кроной на волок (след машины) или на вершины деревьев, находящихся в конике.

Укладка комлевой части дерева осуществляется методом подъема и перекидывания дерева через опорно-поворотную колонну коника-манипулятора. С этой целью, после падения дерева, манипулятор складывается (рукоять укладывается на стрелку сверху), ЗСУ с комлем дерева, подведенное к основанию стрелы, открывается. При необходимости стрела приподнимается. Дерево укладывается в коник. После чего, если в зоне манипулятора нет деревьев, он переводится в транспортное положение и с помощью лебедки (гидропалиспаста) канатом затягивается пачка или отдельное дерево и машина переезжает к следующему дереву (группе деревьев) до полного набора воза.

Для разгрузки пачки на погрузочной площадке (верхнем складе) следует подъезжать вплотную к штабелю и останавливать машину так, чтобы комли деревьев пачки и штабеля находились на одном уровне. Затем растормаживается лебедка, приподнимается рукоять со стрелой до момента открытия канатной петли и машина выезжает из-под пачки.

Внедрение машины данной конструкции позволило повысить маневренность, снизить ее вес за счет уменьшения эксплуатационной массы технологического оборудования, увеличить производительность на валке и трелевке леса.
