Результат выполнения конструкторской разработки.

Система очистки служит для обеззараживания вентиляционного воздуха от вредных веществ, образующихся при изготовлении стержней в стержневых автоматах и в нагреваемой оснастке.

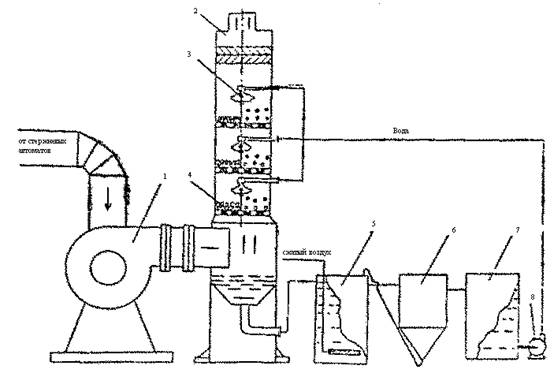

В систему газоочистки входят (см. рисунок) абсорбционная колонна 2 с шаровой насадкой 4, вентилятор В-Ц6-28 № 10 1, насос для подачи абсорбента в колонну 8, баки системы регенерации: бак-отстойник 6 и бак-сборник 7, трубопроводы.

Рис. Абсорбционная очистка воздуха

В колонне размещаются три опорно-распределительные массообменные решетки, три гидроэффузионные форсунки 3, центробежный каплеуловитель, жалюзийный сепаратор.

Визуальное наблюдение за процессом прохождения воздуха через слой насадки и абсорбционного раствора осуществляется через смотровые окна. Для загрузки, замены опорно-распределительных решеток и обслуживания гидроэффузионных форсунок имеются люки.

Принцип работы заключается в следующем. Загрязненный вредными веществами воздух вентилятором подается в абсорбер, абсорбционный раствор из бака отстойника - к форсункам. В абсорбере протекает процесс взаимодействия газов с водой в трехфазном псевдоожиженном слое с шаровидной насадкой, в результате чего вода насыщается токсичными веществами. После абсорбера раствор самотеком попадает в аэротенк, где происходит биохимическое окисление фенола, формальдегида, метанола, цианидов. Далее раствор поступает в отстойник, отделяется от активного ила, который эрлифтом подается в аэротенк, где также частично самоокисляется.

Себестоимость очистки воздуха данной системы в 1,5-3,0 раза ниже себестоимости обезвреживания фенола и формальдегида термическим и другими способами.
