Пароротационная холодильная машина

Назначение

для получения достаточно низких температур (до минус 20 градусов и ниже) с минимальными затратами энергии

Рекомендуемая область применения

Особенно эффективно использование таких машин в холодильниках, тепловых насосах и кондиционерах высокой мощности.

Описание

Описание к ИЛ-№ 07-019-03

Результат выполнения конструкторской разработки.

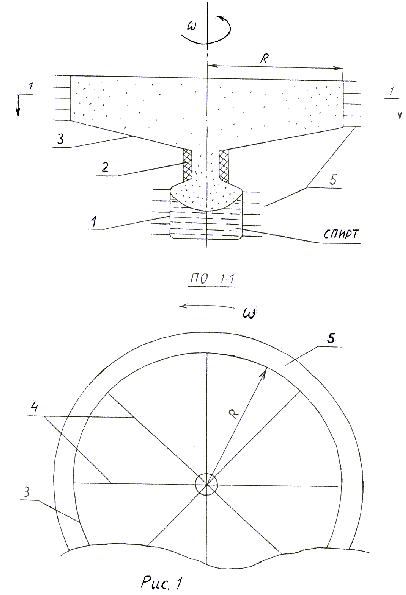

Предлагаемая холодильная машина состоит из испарителя 1, который жестко соединен при помощи термоизолирующего патрубка 2 с конденсатором 3. Конденсатор, снабженный радиальными пластинами 4, расположен над испарителем. Испаритель, конденсатор и термоизолирующий патрубок выполнены цилиндрической формы с возможностью вращения вокруг центральной общей оси. Диаметр конденсатора больше диаметра испарителя в 10-12 раз, а диаметр испарителя больше диаметра термоизолирующего патрубка в 1,5-2 раза. Испаритель и конденсатор снабжены внешним оребрением 5. Устройство основано на использовании системы низкого давления, что дает возможность использовать в качестве хладагентов широкий ряд экологически чистых веществ, в т.ч. таких высококипящих хладагентов, как водные растворы спиртов (этанол, метанол и т.д.).

При вращении конденсатора с парами хладагента вследствие центробежной силы возникает радиальный градиент давления, зависящий от круговой частоты и радиуса. В результате давление в приосевой области конденсатора понизится, а на боковых стенках повысится. При температуре стенки конденсатора равной или ниже равновесной при данном давлении пары хладагента будут конденсироваться и давление в испарителе понизится, что приведет к более интенсивному испарению хладагента и понижению температуры испарителя. После испарения всего хладагента привод отключается автоматически и конденсат сливается обратно в испаритель.

Преимущества перед известными аналогами

Устройство позволяет исключить фреон, который относится к веществам, разрушающим озоновый слой атмосферы земли.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Простота конструкции за счет отсутствия дросселирующего органа, компрессора и вакуумного насоса позволяет снизить металлоемкость, габариты и стоимость изготовления. Долговечность и надежность в эксплуатации увеличилась на 25%
