Описание к ИЛ-№ 07-015-03

Частное техническое решение, имеющее самостоятельное значение.

Для сохранения здоровья дойного стада необходимо обеспечить соответствие доильного оборудования физиологическим особенностям коров.

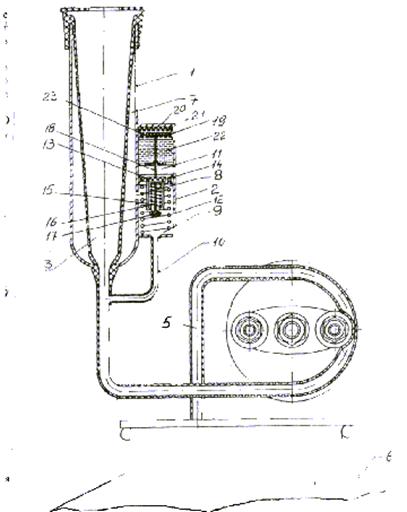

Для этой цели разработан доильный аппарат, включающий двухкамерные доильные стаканы 1 с пульсаторами 2. Подсосковая камера 3 доильного стакана шлангом 4 связана с вакуумным насосом, а последний при помощи шлангов 5 - с доильным ведром 6. Межстенная камера 7 доильного стакана через отверстие 8 сообщена с камерой 9 переменного вакуума, связанной со шлангом 4 патрубком 10. Камера 9 переменного вакуума и камера 11 атмосферного давления разделены подпружиненным пружиной 12 поршнем 13 с калиброванным отверстием 14 и стаканом 15 подпружиненным пружиной 16 клапаном 17. Посредством калиброванного отверстия 14 упомянутые камеры 9 и 11 сообщены между собой. Штоком 18 поршень 13 соединен поршнем 19 демпфера 20, выполненного в виде верхней камеры 21 и нижней камеры 22, заполненных вязкой жидкостью. Упомянутые камеры сообщены между собой каналом 23, выполненном в поршне 19. Доильный аппарат снабжен устройством управления частотой вращения электродвигателя привода вакуумного насоса в зависимости от интенсивности молокоотдачи при доении коровы.

При работе вакуумного насоса в подсосковой камере 3 доильного стакана 1 поддерживается постоянное вакууметрическое давление. Так как шланг 4 через патрубок 10 связан с камерой 9 пульсатора 2, то в упомянутой камере также устанавливается вакууметрическое давление. В начальный момент времени поршень 13 находится выше отверстия 8, камера 9 переменного вакуума сообщена с межстенной камерой 7. При этом в последней поддерживается разрежение. Доильные стаканы надевают на соски вымени коровы . и начинается такт сосания. Извлекаемое молоко по шлангам 4 и 5 направляется в доильное ведро 6.

При такте сжатия клапан 17 перекроет патрубок 10, разъединив камеру 9 переменного вакуума и подсосковую камеру 3 доильного стакана 1. Частоту пульсатора 2 регулируют изменением диаметра канала 23 и вязкости жидкости в демпфере 20.

При отсутствии молока или интенсивности потока ниже 200 мл/мин, устройство управления установит пониженную частоту вращения двигателя привода вакуумного насоса.

Поэтому в доильных станках поддерживается пониженный вакуум доения. При возрастании интенсивности потока выше указанной установится повышенная частота вращения ротора, чем обеспечится номинальный вакуум доения коровы. При снижении интенсивности потока молока происходит обратное переключение. Этим обеспечивается щадящий режим доения коров.
