Результат выполнения научно-исследовательской работы.

Сущность изобретения заключается в том, что в отверстие эластичного кольца вставлена трубка, имеющая на своей поверхности отверстия для перетока жидкости, один конец которой размещен в полости цилиндра, имеет эластичное кольцо, удерживаемое от перемещений по трубке с помощью колец с резьбой и упирающуюся в нее шайбу, имеющую на своей поверхности отверстия, и равную наружному диаметру трубки, которая установлена с возможностью перемещения по винту, установленному в хвостовике, которая подпирается пружиной, расположенной между хвостовиком и шайбой.

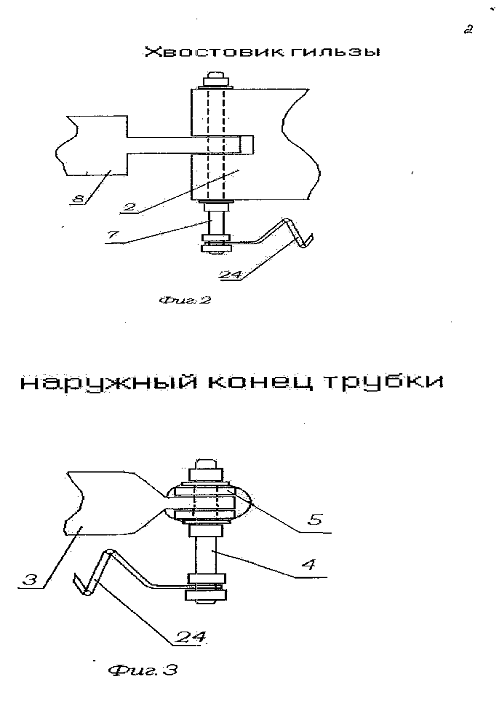

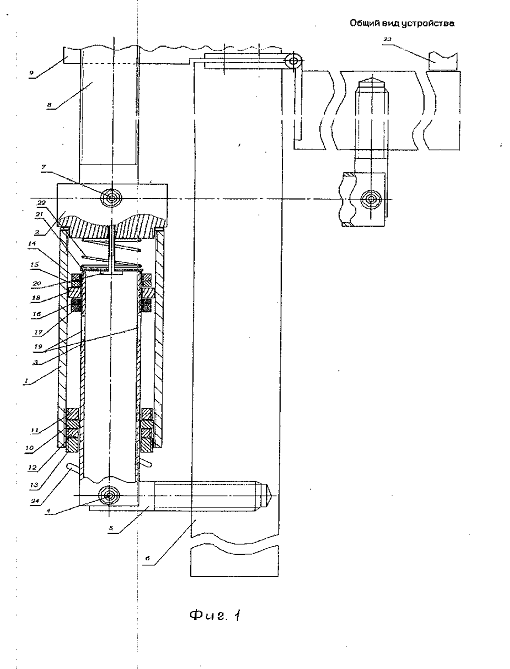

Предполагаемое изобретение представлено на фиг. 1 - общий вид устройства, на фиг. 2 - хвостовик гильзы, на фиг. 3 - наружный конец трубки.

Устройство для закрывания двери содержит гильзу, представляющую собой трубу 1, в один из концов которой установлена заглушка-хвостовик 2. С другого конца в трубу 1 установлена с возможностью осевого перемещения трубка 3. При этом наружный конец трубки 3 посредством оси 4 и стержневой опоры 5 с резьбой шарнирно закреплен на двери 6, а заглушка-хвостовик 2 посредством оси 7 и стержневой опоры 8 (с резьбой), шарнирно закреплена на дверном проеме - дверной раме 9.

Гильза устройства снабжена гидравлическим демпфером, представляющим собой герметичную цилиндрическую камеру, которая образована внутренней поверхностью трубы 1 и ограничена с одной стороны заглушкой-хвостовиком 2, а с другой- эластичным кольцом 10 (из резины), удерживаемом на месте от перемещений кольцами с резьбой 11, 12 и 13. Цилиндрическая камера наполнена вязкой жидкостью (моторное масло, например).

На внутреннем конце трубки 3, расположенном внутри гильзы, крепится с помощью колец с резьбой 14, 15, 16 и 17 эластичное кольцо (из резины). Эластичное кольцо 18 выступает в роли поршня и делит герметичную камеру на две части. В трубке 3 имеются отверстия 19 для перетока жидкости из одной части герметичной камеры в другую.

В заглушке-хвостовике 2 установлен в отверстие с резьбой болт 20, по которому перемещается шайба с отверстиями 21, подпружиненная пружиной сжатия 22, причем в одну сторону шайба 21 перемещается под действием торца трубки 3, а в другую сторону - под действием пружины 22.

На наружном конце трубки 3 расположена пружина 24, которая крепится на оси 4 (см. фиг. 3) посредством гаек 25.

Для предотвращения открывания двери 6 на угол, свыше 90 градусов относительно дверной рамы 9, устройство снабжено ограничительным упором 23.

Устройство работает следующим образом.

При открывании двери 6 пружина растяжения 24 растягивается, а трубка 3 выдвигается из трубы 1 гильзы. При этом на начальном этапе жидкость перетекает из одной полости цилиндрической камеры в другую через отверстие 19 и зазор, образующийся между торцом трубки 3 и шайбой 21 под действием потока жидкости, который отодвигает шайбу 21. Причем перемещение шайбы 21 составляет примерно от 3% до 10% от максимального перемещения трубки 3. При дальнейшем перемещении трубки 3 жидкость будет перетекать через отверстие 19 и торец трубки 3.

При закрывании двери пружина растяжения 24 возвращает трубку 3 в исходное положение. В конце хода трубка 3 соприкасается с шайбой 21 и прижимается плотно к ней под действием давления, созданного кольцом 18. При этом жидкость начнет перетекать через отверстия в шайбе, т.е. резко уменьшается площадь сечения перетока жидкости. Таким образом, кинетическая энергия перемещения двери преобразуется в энергию давления и перетекания жидкости в гидравлическом демпфере с последующим рассеиванием в тепловую энергию, что предотвращает удар двери о дверную раму.

Регулировка момента начала торможения двери осуществляется за счет ввертывания стержневой опоры 8 (по резьбе) в гнезде ее крепления к дверной раме.

Преимуществом предлагаемого устройства является его способность эффективно предотвращать удар двери о дверную раму и фиксировать ее в закрытом положении относительно дверного проема, что в сочетании с такими особенностями конструкции, как малая материалоемкость, относительная несложность в изготовлении и простота замены износившихся частей, обеспечивают ему возможность широкого использования в области строительства и эксплуатации зданий и сооружений. Данное устройство может быть изготовлено в условиях серийного производства на ста ндартном оборудовании.
