Номер 04-106-03 |
|
Наименование проекта Головка долбежная |
|
Назначение Выполнение долбежных работ (изготовление шпоночных пазов, прямоугольных и шестигранных отверстий) на универсальном фрезерном станке модели 676П. |
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|

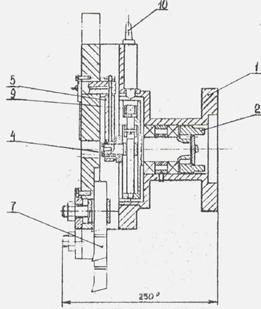

Описание Результат выполнения конструкторской разработки. Долбежная головка (см. рисунок) представляет собой следующую конструкцию. Корпус 1 головки крепится к шпиндельной бабке станка двумя болтами М16. Кулачковая муфта 2, вставляемая в пазы шпинделя станка, сообщает вращение кривошипу 3. Последний через гайку 4 и шатун 5 приводит в возвратно-поступательное движение ползун 6, в котором закрепляется долбежный резец 7. Перемещение ползуна осуществляется в направляющих 8. Вращением винта 9 можно регулировать длину хода ползуна. Для подъема и перемещения долбежной головки предназначены рым-болты 10.
Рис.1
Рис.2 |
|
Преимущества перед известными аналогами От аналогов отличается сварной конструкцией корпуса и улучшенными техническими характеристиками. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|
Технико-экономический эффект На 20-25% повышается производительность труда при выполнении долбежных работ. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 03.12.2003 |
