Результат выполнения конструкторской разработки.

Транспортер входит в состав оборудования пакетоформировочной установки ЛТ-87, предназначенной для расформирования транспортных пакетов стволов с кроной или хлыстов и поштучной выдачи их в последующую обработку.

Транспортер (см. рис.) относится к конвейерам возвратно-поступательного перемещения или челночного действия и включает бесконечно гибкий тяговый орган, состоящий из стального каната и втулочно-роликовой цепи, огибающей приводную звездочку и холостой барабан. В рабочей (верхней) ветви транспортера встроен рабочий орган-захват для растаскивания пачки хлыстов, имеющий основание.

Посредством основания рабочего органа соединяются между собой тросовая и цепная части тягового контура транспортера. Механизм натяжения тягового органа транспортера содержит барабан натяжения, на который запасован один коней тросовой части тягового органа транспортера.

Барабан смонтирован на основании рабочего органа. В данном конкретном случае барабан выполнен в виде полого цилиндра, имеющего возможность вращения в отверстиях щек основания. К одной щеке основания приварена обойма с отверстиями под стопоры. Конец стального каната тягового органа транспортера закрепляется в барабане клином. Натяжение тягового органа транспортера осуществляется вращением барабана вручную, например, монтажным ломиком, который вставляется в отверстия, выполненные на конце барабана.

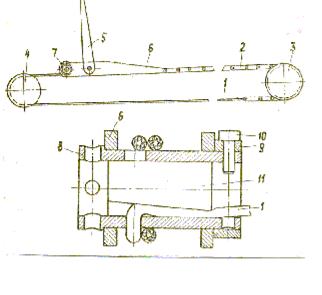

Рис. Транспортер.

1-стальной канат; 2-втулочно-роликовая цепь; 3-приводная звездочка;

4-холостой барабан; 5-захват (рабочий орган); 6-основание захвата;

7-барабан натяжения; 8-полый цилиндр; 9-обойма; 10-стопор; 11-клин.
