Результат выполнения конструкторской разработки.

Оригинальность предлагаемой конструкции заключается в том, что на первом трепальном барабане производится попеременно колковыми и планочными устройствами.

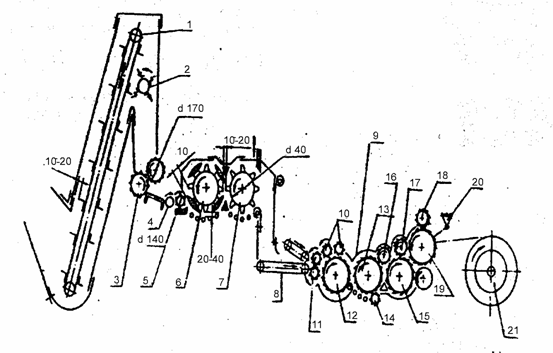

Трепально-чесальный агрегат (см.рис.) работает следующим образом.

Шерсть из бункера захватывается иглами питающей решет­ки 1, при этом слегка растаскиваются и снимаются с зубьев съемным валиком 2. Затем волокна шерсти с помощью валиков 3 по столику, гладкому валику 4 и колковому питающему валику 5 подаются в зону взаимодействия с первым трепальным барабаном 6. С барабана 6 волокна снимаются барабаном 7 и подаются на транспортер 8, при этом происходит трепание волокон и выделение сорных примесей.

Чесальная машина 9 состоит из двух пар валиков 10 и 11, трех главных барабанов 12, 13 и 15. Под вторым главным барабаном 13 установлен расчесывающе-поддерживающий валик 14, который препятствует выделению в отходы прядомого волокна. Между главными барабанами 13 и 15 съемно-чешущий валик 16 и такой же валик 17 установлен между главным 15 и съемным 19 барабанами. Валик 18 производит очесывание съемного барабана, а с него волокна снимаются виброгребнем 20 и наматываются равномерным слоем на барабан 21.
