Номер 04-076-03 |
|
Наименование проекта Виброгасящая оправка |
|
Назначение Выполнение расточных работ на токарно-винторезном станке модели 1М65 |
|
Рекомендуемая область применения Машиностроение, металлообработка |
|
Описание Результат выполнения конструкторской разработки. Оправка включает: корпус 1 (см.рисунок) изготовленный из стали Ст3 диаметром 170 мм, длиной 1200 мм, и свинцовый вкладыш 2, залитый в отверстие диаметром 80 мм, проходящее через всю длину корпуса. Более грубая механическая обработка отверстия обеспечивает более качественное прилегание свинцовой сердцевины к его станкам. У правой цилиндрической части корпуса предусматриваются два обнижения, образующие выступ по центру, предназначенный для крепления оправки в резцедержателе токарно-винторезного станка. На конце левой конической части корпуса, имеющей диаметр 140 мм, выполняется паз, площадка и три отверстия М16 для крепления резца.

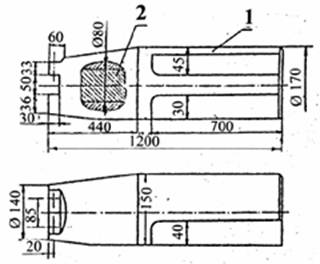

Рис. Виброгасящая оправка. |
|
Преимущества перед известными аналогами Возможность выполнения расточки глубоких отверстий большого диаметра на токарно-винторезных станках модели 1М65 без возникновения вибраций, что значительно повышает качество их обработки. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект На 20-25% повысились производительность и качество работы по обработке отверстий. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 29.09.2003 |
