Результат выполнения конструкторской разработки.

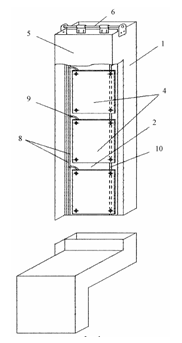

На рис.1 схематично изображен общий вид устройства.

На рис.2 показано крепление ремня к входу пристенного трубчатого водослива.

Рисунок 2

Рисунок 1

Устройство для удаления льда с водостоков крыш зданий и сооружений содержит пристенный трубчатый водослив 1, внутри которого расположен ремень 2. На ремне 2 по его краям, с помощью соединения 3, например заклепочного или болтового, закреплен ряд гибких композиционных электрообогревателей 4, расположенных с интервалом друг от друга. На входе 5 пристенного трубчатого водослива 1 установлена поперечна штанга 6, а ремень 2 подвешен к поперечной штанге 6 с помощью кронштейнов 7. Длина ремня 2 равна длине пристенного трубчатого водослива 1. Вдоль ремня 2 проложены электрические провода 8, к которым параллельно подключены гибкие композиционные электрообогреватели 4 посредством токоподводов 9. Для обеспечения электробезопасности использован заземляющий кабель 10, который прикреплен с помощью соединения 3 между ремнем 2 и электрообогревателями 4.

Устройство работает следующим образом.

Предварительно к ремню 2 с помощью соединения 3, например заклепочного, прикрепляют гибкие композиционные электрообогреватели 4, располагая их в ряд с интервалом друг от друга. Электрообогреватели 4 токоподводами 9 параллельно подключают к электрическим проводам 8, укладывая их вдоль ремня 2. Между ремнем 2 и электрообогревателями 4 располагают заземляющий кабель 10, закрепляя его с помощью соединения 3. Смонтированный таким образом ремень 2 опускают в пристенный трубчатый водослив 1 и с помощью кронштейнов 7 подвешивают к поперечной штанге 6, установленной на входе водослива 1. Расположение гибких композиционных электрообогревателей 4 на ремне 2 с интервалом друг от друга позволяет устанавливать ремень 2 в трубчатых водосливах 1 любой конфигурации. Электрические провода 8 через пульт управления (на чертеже не показан) подключают к блоку питания (на чертеже не показан).

В холодное врем года, как правило, в весенний и осенний период при колебаниях суточной температуры и атмосферных осадках, включают устройство и обогревают внутренний объем пристенного трубчатого водослива 1.

Это позволяет исключить накопление снега и образование льда внутри пристенного трубчатого водослива 1.

Данное устройство позволяет упростить конструкцию, значительно снизить энергоемкость и повысить надежность его работы.
