Частное техническое решение, имеющее самостоятельное значение.

Анализатор АТА-2 для поэлементного диагностирования топливной аппаратуры дизельных двигателей позволяет определить техническое состояние топливной аппаратуры по осциллограммам давления топлива в нагнетательных трактах. Тип проверяемых двигателей - все дизельные, устанавливаемые на автомобилях, тракторах и комбайнах.

В основу разработки анализатора АТА-2 положен метод изме­рения амплитудно-фазовых параметров пульсации давления топ­лива.

Анализатор измеряет все регулировочные характеристики и износ отдельных элементов топливной аппаратуры. В частности, с его помощью определяют:

-износ плунжерных пар и нагнетательных клапанов топливного насоса высокого давления (ТНВД);

-обрыв и закоксованность отверстий сопел распылителей фор­сунок;

-заклинивание плунжеров ТНВД и игл распылителей форсунок;

-поломки пружин форсунок, нагнетательных клапанов и плун­жерных пар ТНВД;

-износ кулачков кулачкового вала и шестерен привода ТНВД;

-угол опережения начала подачи первой секцией ТНВД относи­тельно верхней мертвой точки поршня первого цилиндра;

-углы начала подачи топлива каждой секцией ТНВД относитель­но ВМТ поршня первого цилиндра или момента начала подачи первой секцией;

-углы между началом подач топлива соседними по порядку работы секциями ТНВД;

-углы опережения подачи топлива первой секцией ТНВД, созда­ваемые муфтой опережения впрыска на любых скоростных режи­мах двигателя; затяжку пружины форсунки.

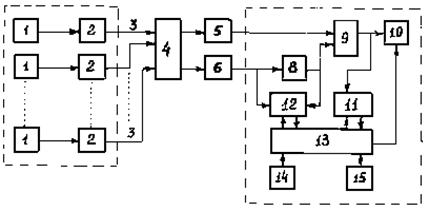

Анализатор АТА-2 (см. рисунок) содержит входную и измерительно-индикаторную части. При этом входная часть включает в себя блок пьезокварцевых первичных преобразователей давления, каждый из которых установлен в разрыве трубопровода высокого давления. К выходам преобразователей непосредственно подклю­чены предварительные усилители, выходы которых с помощью кабелей подключены к коммутатору 4 анализатора. С первого выхо­да коммутатора сигнал, соответствующий импульсу давления в одной из секций топливного насоса (по выбору), поступает на усилитель, далее - на микшер и вместе с сигналом метки - на выход осциллоскопа для визуального наблюдения импульсов давления топлива и измерения фазовых параметров характерных участков осциллограмм, проводимого с помощью перемещения метки. Амплитуда напряжения характерной точки осциллограммы запоминается схемой выборки-хранения и измеряется цифровым вольтметром. Со второго выхода коммутатора сигнал поступает на блоки формирования и измерения цифровых задержек импульсов метки и синхронизации осциллоскопа (блоки 8, 12 и частично 13). Пе­речисленные отличительные признаки анализатора, примененные впервые с высокой метрологической надежностью, позволили реализовать измерение цифровых параметров с точностью 0,1° и амплитудных (давления) до 1 % .

1 - пьезокварцевые первичные преобразователи; 2 - предварительные усилители; 3 - соединительные кабели; 4 - коммутатор; 5 - усилитель; 6 - коммутатор; 7 - измерительно-индикаторная часть анализатора; 8 - цифровая задержка метки; 9 - микшер; 10 - осциллоскоп; 11 - циф­ровой измеритель напряжения; 12 - цифровой измеритель длительности задержки метки; 13 - блок управления; 14 - эталонный генератор; 15 - цифровой генератор

При оценке технического состояния ТНВД и форсунок разработана методика количественного сравнения параметров элементарных участков исследуемых осциллограмм с эталонными (или соседними по циклу работы) осциллограммами в плавающей системе координат.
