Номер

82-059-03

Наименование проекта

Станок для гибки угловой стали

Назначение

Гибка угловой стали при изготовлении фланцев воздуховодов круглого сечения

Рекомендуемая область применения

Изготовление деталей вентиляционных установой

Описание

Описание к ИЛ 82-059-03

Результат выполнения конструкторской разработки.

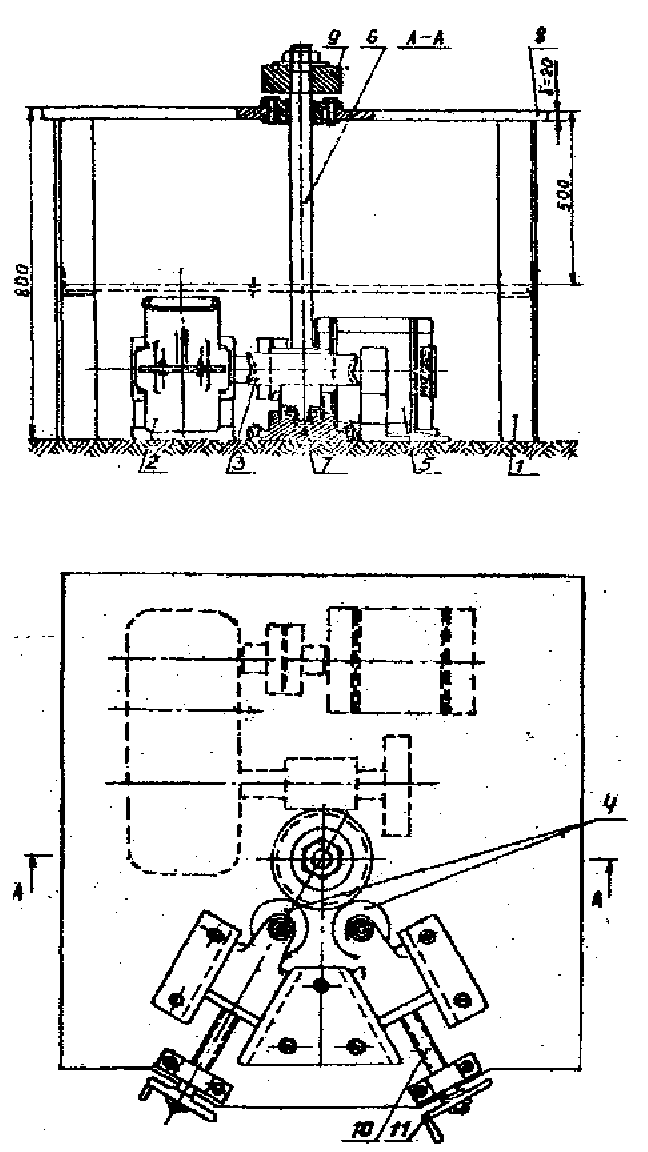

Станок (рис 1.) состоит из станины 1 сварной конструкции; редуктора 2 типа РМ-250-111-4Ц; червячной пары 3; двух подвижных роликов 4 и электродвигателя 5 типа А02-32-6.

Вращательное движение от электродвигателя через редуктор РМ-250 передаете на червячную пару. Вал 6 червячного колеса червячной пары рас­положен вертикально. Нижний конец опирается на упорный подшипник 7, верхний конец проходит через верхнюю плиту 8 станины. На верхний конец вала насажен неподвижный тяговый ролик 9, который вращается вместе с валом, На верхней плите станины установлены два подвижных ролика. Их оси расположены параллельно оси вертикального вала. Подвижные ролики служат для изменения радиуса гибки. Перемещаются ролики при помощи винта 40 и штурвала 11. На станке можно гнуть уголки размерами 32x32, 32x20, радиусом от 300 до 1300 мм. Станок прост в изготовлении и полностью исключает ручной труд при изготовлении фланцев.

Преимущества перед известными аналогами

Простота изготовления, удобство в эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Годовой экономический эффект 60000 руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
