Данный материал является научно-исследовательской работы ООО «Каменный век».

Мембраны передают на контур цепные усилия, сориентированные таким образом, что контур при этом испытывает незначительный изгиб, при этом выявлена потеря устойчивости мембраны в приконтурных зонах, расположенных по месту примыкания «нитей» наименьшего пролета.

Нагрузка на контур от мембраны распределяется по линейному закону с максимальным значением в узлах контура и нулевым в серединах его сторон.

При этом мембрана испытывает двухосное напряженное состояние. В рассматриваемой системе легко определить направления главных радиальных напряжений, исходящих из центра покрытия. В точках примыкания мембраны к контуру принимаются во внимание радиальные и тангенциальные по отношению к нему составляющие.

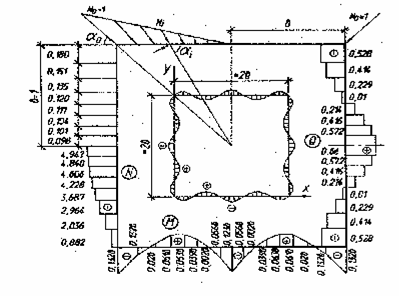

Результаты исследования приведены на рисунке 1. Сверху представлен предполагаемый характер распределения нагрузки от мембраны на контур, а снизу - эпюра изгибающих моментов в нем. Слева и справа соответственно изображены эпюры продольных и поперечных усилий в контуре. Дискретизация контура принята исходя из деления окружности на 64 равные части. В средней области рисунка представлен примерный характер горизонтальных перемещений изогнутого контура. Требуемое сечение опорного контура - труба 530х8 из стали сr_у=230 МПа.

Цилиндрической мембраной из стеклопластика АГ-4с с расчетным сопротивлением растяжениюr=375МПа, толщиной 1мм, можно перекрыть пролет при стреле провесаf=1/16 и суммарной погонной нагрузке на покрытиеq=1кН/м, равный 187,5м
