Данный материал является результатом научно-технической разработки ВГЛТА.

Для того чтобы исключить влияние отрицательного эффекта реверса на износостойкость трущихся деталей шарнирных соединений, предполагается использовать две пары разнонаправленных механизмов блокировки (см. рис. 1).

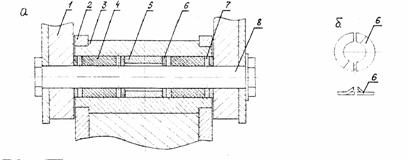

Рис.1 а) шарнирное соединение б)пружинные полукольца

Шарнирное соединение содержит охватывающею проушину 1, охватываемую проушину 2, охватывающую втулку 3, две антифрикционные втулки 4, распорную втулку 5, четыре механизма блокировки, состоящие из пружинных полуколец 6 и храповых зубьев 7, палец 8. Одна пара полуколец жестко закреплена на торцах втулки. Другая пара - на внутренних сторонах проушины, причем свободные концы каждой пары полуколец разнонаправлены и ответны храповым зубьям. Таким образом, при реверсивном движении проушин и за счет механизмов блокировки, процесс трения будет происходить поочередно по внутренней и наружной поверхностям втулок 4, которые будут совершать прерывистое вращательное движение.

Внедрение данной разработки позволит исключить влияние отрицательного эффекта реверса и увеличить рабочий ресурс узлов трения.
