Результат выполнения конструкторской разработки.

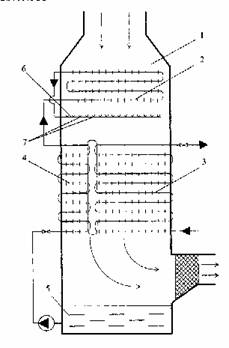

Установка содержит установленные в газоходе 1 (см. рисунок) теплообменник 2 догрева орошающей воды, утилизационный теплообменник 3 и теплообменник 4 промежуточного теплоносителя (орошающей воды), подключенный своим входом к влагосборнику 5, а выходом - к теплообменнику 2 догрева орошающей воды. Нагреваемый тракт теплообменника 2 на выходе подключен к оросителю 6, раздающие сопла 7 которого направлены в противоположную по отношению к теплообменникам 3 и 4 сторону. Теплообменники 2, 3, и 4 могут быть выполнены с оребрением.

Установка для утилизации тепла дымовых газов

Работа установки для утилизации осуществляется следующим образом. Дымовые газы с температурой 140-170єС проходят по газоходу 1, омывают наружные поверхности теплообменников 2, 3 и 4 и отдают им тепло, подогревая теплоносители, проходящие через них. В теплообменнике 2 догрева орошающей воды продукты сгорания охлаждаются до температуры 90-100єС, не превышающей точку росы, из газов не происходит конденсация водяных паров. В теплообменниках 3 и 4 продукты сгорания охлаждаются ниже точки росы - до температуры 30-40єС. При этом происходит конденсация части водяных паров. Таким образом, полезно используются как физическая теплота газов, так и скрытая теплота части находящихся в них водяных паров.

Дымовые газы непосредственно перед теплообменниками 3 и 4 орошаются водой, подаваемой оросителем 6, подключенным к влагосборнику 5 через теплообменник 4 промежуточного теплоносителя и теплообменник 2 догрева орошающей воды. В теплообменнике 2 орошающая жидкость подогревается до температуры 80-90єС. Следовательно, и количество испаряемой в дымовые газы влаги, которая определяет парциальное давление водяных паров в продуктах сгорания, будет больше, что повышает температуру мокрого термометра и обеспечивает нагревание воды в утилизационном теплообменнике 3 до более высокой температуры.

Орошающая вода омывает наружные поверхности теплообменников 3 и 4, увеличивает коэффициент теплоотдачи от продуктов сгорания и вместе с конденсатом водяных паров из дымовых газов стекает во влагосборник 5. Расположение раздающих сопел 7 навстречу потоку дымовых газов позволяет за счет увеличения времени соприкосновения между газами и орошающей водой подогреть последнюю до более высокой температуры. Подогрев орошающей воды дополнительно интенсифицирует теплообмен в верхней зоне теплообменников 3 и 4, установленных после оросителя.
