Результат выполнения конструкторской разработки.

Установка представляет собой стационарную конструкцию, работающую на энергии сжатого воздуха.

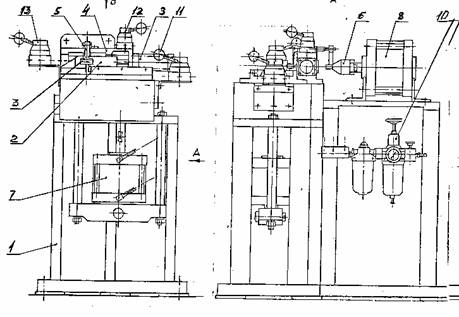

Установка состоит из станины 1 (см. рисунок); тисков зажима детали 2; матрицы 3; узла смены пуансонов 4; упора установки детали 5; бойка 6; пневмоцилиндров тисок 7, узла смены пуансонов 9; формовочного 8; блока кондиционирования 10; пневмокранов управления тисками 11, механизмом смены пуансонов 12, формовочным пневмоцилиндром 13, пуансоном осадки детали 14, пуансоном формовки детали 15.

Установка развальцовочная

Принцип работы. Механизм установки находится в исходном положении. Тиски 2 разжаты, боек 6 силового пневмоцилиндра 8 в крайнем заднем положении, осадочный боек 14 с плоским концом находится в рабочей зоне.

Деталь устанавливается в матрицу 3 до осевого упора и производится зажим ручкой пневмокрана 11. Производится осадка детали. Поворотом ручки крана 13 боек 6 пойдет вперед, надавив на осадочный пуансон 14, который своим плоским концом осадит конец трубки. После осадки, ручкой 13 боек 6 возвращается в исходное положение (назад). Далее производится смена пуансонов, формовочный пуансон 15 устанавливается в рабочей зоне. При повороте ручки 13 боек 6 надавит на пуансон 14, который своим коническим концом отформует конец трубки. Поворотом ручки крана 11 тиски разжимаются, готовая деталь удаляется. Цикл формовки одного конца трубки закончен.
