Номер

77-047-03

Наименование проекта

Тележка с эжекторным насосом

Назначение

Эжекторный насос предназначен для отсоса различных кислот, щелочей и других жидких химикатов.

Рекомендуемая область применения

Гальваническое производство и производства, связанные с применением кислот, щелочей и жидких химикатов.

Описание

Результат выполнения конструкторской разработки.

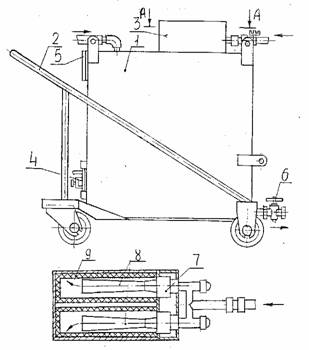

Тележка с эжекторным насосом состоит из бака 1 (см. рисунок), тележки 2 и эжекторного насоса 3. Эжекторный насос подсоединяется к пневмоприводу высокого давления с помощью шланга высокого давления, второй шланг подсоединяется к баку и служит для отсоса жидкости с пола.

Тележка с эжекторным насосом

Основной принцип работы насоса заключается в создании разрежения воздуха в самом баке. Это достигается с помощью специальной конструкции насоса, состоящего из эжектора с герметичным кожухом 7, выходных патрубков 8 и шумоподавляющего кожуха 9. При прохождении сжатого воздуха через эжектор насоса в кожухе эжектора 7 и в баке 1 создается пониженное давление. Слив отсосанной жидкости осуществляется через муфтовый кран, врезанный в низ бака. Твердый осадок убирается через боковое окно 5 бака, закрываемое герметично крышкой 4.

С внедрением тележки с эжекторным насосом улучшилась техника безопасности при удалении ядохимикатов и кислот.

Преимущества перед известными аналогами

Простота конструкции, компактность

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение надежности на 40 %.

Возможность передачи за рубеж

Возможна передача за рубеж
