72-074-03

Наименование проекта

Система непрерывного контроля герметичности участков нефтепровода СНКГН-1

Назначение

Непрерывный автоматизированный контроль герметичности наиболее опасных для окружающей среды участков нефтепроводов и продуктопроводов.

Рекомендуемая область применения

Предприятия нефтегазохимического комплекса.

Описание

Результат выполнения НИОКР.

Принцип действия прибора основан на регистрации акустического шума (акустической эмиссии), возникающего при истечении жидкости через сквозной дефект при наличии в трубе избыточного давления и распространяющегося по трубопроводу.

В режиме Контроля герметичности при нарушении герметичности трубопровода в канал телесигнализации выдается сигнал, сообщающий о наличии утечки. В режиме Локализации (при подключении внешней микро - ЭВМ) определяется местоположение сквозного дефекта.

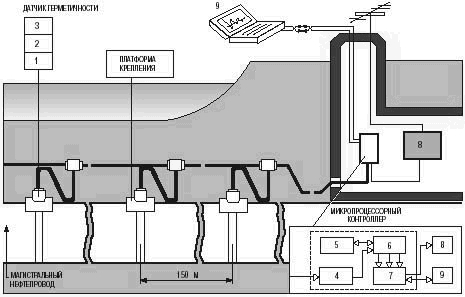

Схема размещения блоков системы контроля герметичности с автономным контроллером: 1-приемные преобразователи; 2-коммутаторы; 3-усилители; 4-аналоговый блок (ПЧС, АЦП); 5-дисплейная плата; 6-плата контроллера; 7-плата преобразователей; 8-блок линейной телемеханики; 9-микро-ЭВМ

Преимущества перед известными аналогами

Малая стоимость, простота обслуживания, малые габариты. Аппаратура может работать как в составе АСУ трубопроводного транспорта, так и автономно.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Цена на 25% ниже аналогов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

16.09.2003
