Номер

54-374-03

Наименование проекта

Универсальная подкатная тележка - подъемник

Назначение

Для снятия - установки колес, других массивных агрегатов с грузовых автомобилей, тракторов при выполнении ремонтных работ

Рекомендуемая область применения

Ремонт автотранспортных средств на предприятиях различных отраслей промышленности

Описание

Результат конструкторской разработки

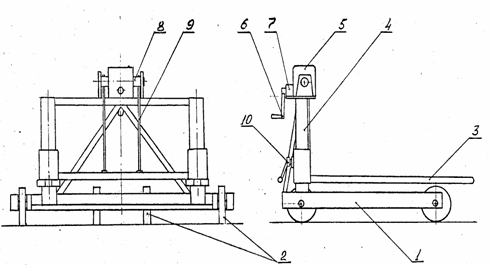

Универсальная подкатная тележка - подъемник (см. рис.) содержит сварную раму 1 с четырьмя колесами 2, механизм подъема и вилочный захват 3, перемещаемый по направляющим 4 рамы. Механизм подъема состоит из червячного редуктора 5 с рукояткой 7 и крановым устройством 6. К валу 9 червячного колеса редуктора присоединены тросы 8, скрепленные с вилочным захватом. Предохранительное стопорное устройство 10 служит для фиксации вилочного захвата на направляющих рамы.

Порядок работы тележки - подъемника следующий: сначала ослабляют винты предохранительного стопорного устройства и вращением рукоятки (против часовой стрелки) перемещают вилочный захват в крайнее нижнее положение. Затем тележка подкатывается под демонтируемый агрегат (например, колесо автомобиля) вращением рукоятки редуктора (по часовой стрелке) вилочный захват подводится под демонтируемый агрегат. Винты предохранительного стопорного устройства затягиваются и агрегат (колесо) демонтируется с автомобиля. Тележка - подъемник с демонтируемым узлом выкатывается из под автомобиля.




Рис. Универсальная подкатная тележка - подъемник

Преимущества перед известными аналогами

Универсальна, компактна и удобна в обслуживании

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение тележки повышает производительность труда в 2,5 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

04.08.2003
