Описание к ИЛ № 54-361-03

Результат конструкторской разработки

В состав линии (см. рис.) входит пресс червячный ЧП 32х45 (1), ванна охлаждающая 8, фильтр пробковый ФП-32 (2), головка сеточная кольцевая 3, привод головки 4, устройство тянущее 7, устройство приемно - ориентирующее 6, блок привода и управления устройством приема и ориентирования.

Гранулы перерабатываемого материала загружаются в бункер червячного приема и самотеком подаются в цилиндр пресса, где захватываются червяком. По мере продвижения материала вдоль цилиндра, под действием механической энергии вращающегося червяка и тепловой энергии нагревателей цилиндра, гранулы уплотняются, расплавляются, пластицируются и гомогенизируются. Проходя через фильтр, расплав очищается от посторонних примесей и далее, проходя через канал головки, попадает в отверстия фильер головки сеточной. При вращении сеточной фильер головки в противоположных направлениях, выходящее из ее отверстий нити перекрещиваются друг с другом и свариваются, образуя сетчатый рукав с ячейками ромбовидной формы.

Формирование рукава и охлаждение рукава происходит на диске погруженном в воду охлаждающей ванны. Далее рукав через систему отклоняющих роликов направляется к валкам тянущего устройства и наматывается в бухту.

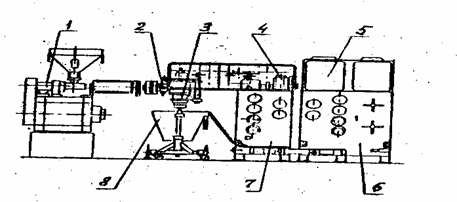

Рис. Линия для производства безузловой сетки ЛБС-32
