Номер 54-348-03 |
||||||
|
Наименование проекта Литниковая система с новым центробежным шлакоуловителем |
||||||
|
Назначение Для модифицирования и рафинирования жидкого металла при заливке в литейную форму |
||||||
|
Рекомендуемая область применения В области металлургии и в литейном производстве при изготовлении отливок в песчаные формы |
||||||
|
Описание Результат научно - исследовательской разработки Основными элементами системы являются стояк, литниковый ход и центробежный шлакоуловитель. Последний состоит (см. рис. 1 и 2) из камеры 1, внутри которой помещен стержень 2, выполненный совместно с перегородкой 3 и имеющий окно 4 для перехода расплава. Для соединения центробежного шлакоуловителя с элементами системы, подающими расплав от стояка, служит литниковый ход 5, подведенный по касательной к камере центробежного шлакоуловителя. Соединение центробежного шлакоуловителя с элементами литниковой системы, по которым расплав поступает в питатели и далее в полость формы, осуществляется литниковым ходом 6, выполненным в стержне 7. При сборке литейной формы в нижнюю полуформу устанавливают стержень, строго сориентирована в литниковый ход с каналами системы, выполненными непосредственно в форме. Затем в стержень 7 по знаку 8 устанавливают стержень 2 так, чтобы знак 9 перегородки вошел в знак в нижней полуформе. После этого производят установку верхней полуформы в по штырям.

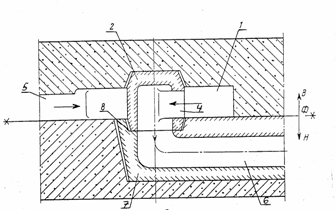

Во время заливки расплав по литниковому ходу попадает в камеру и, встретив на своем пути перегородку, закручивается, описывая почти полный круг, и только после этого через окно поступает в литниковый ход и далее через питатели в полость литейной формы. Рис. 1. Литниковая система

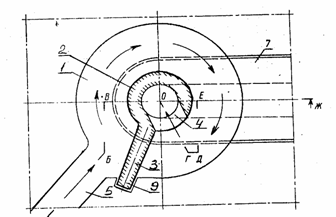

Рис. 2. Литниковая система (движение расплава) |
||||||
|
Преимущества перед известными аналогами Повышение эффективности внутриформенного модифицирования, рациональное использование модификатора, а также бинарной очистки расплава: до и после модифицирования его в литейную форму |
||||||
|
Стадия освоения Внедрено в производство |
||||||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
|
Технико-экономический эффект Улучшается качество чугуна, в 1,5 раза увеличивается производительность. Годовой экономический эффект 50,0 тыс. руб. |
||||||
|
Возможность передачи за рубеж За рубеж не передаётся |
||||||
|
Дата поступления материала 27.07.2003 |
