Установка представляет собой бункер кессонного типа и состоит (см. рис.) из металлического кожуха 1, армированного для жесткости швеллерами 2 и футерованного изнутри огнеупорным кирпичом 3. Сбоку установки выполнена топка 4, в которую введены две двухпроводные газовые горелки 5. Над топкой установлен колосник 6 из литой жаропрочной стали, на который с помощью магнитной шайбы загружается крупногабаритная шихта 7 для обезжиривания и подогрева или устанавливаются короба - корзины с мелкокусковой шихтой.

Для отвода продуктов сгорания над бункером смонтирован вытяжной зонд 8, через который отходящие газы поступают в систему очистки или используются для подогрева воздуха, воды и т.д.

Работает установка, как правило, в спаренном виде.

Если в одном бункере происходит тепловая обработка шихты, то из другого идет выгрузка и загрузка материала с помощью магнитной шайбы или коробами.

Перед включением газовых горелок в бункер загружается промасленная шихта или устанавливаются короба с материалами, которые необходимо подвергнуть тепловой обработке, после чего над ним устанавливается вытяжной зонд и с помощью запальников разжигаются газовые горелки.

За счет тепла продуктов сгорания происходит выжигание масла и сож и при необходимости подогрева шихты до необходимой температуры.

Одновременно с этим из второго бункера отбирается готовая к переплаву шихта и загружается следующая порция. После окончания процесса обработки шихты в первом бункере и полной загрузке второго вытяжной зонт перемещают на второй бункер и тепловую обработку производят в нем, тогда как первый бункер разгружается

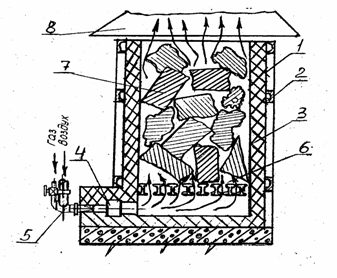

Рис. 1. Установка для обезжиривания скрапа
