ИННОВАЦИИ БИЗНЕСУ

Номер

54-320-03

Наименование проекта

Установка для снятия грата

Назначение

Для снятия грата (усиления сварных швов) с заготовок фланцев в двух взаимно - перпендикулярных плоскостях без переустановки фланцев

Рекомендуемая область применения

Заготовительные цеха предприятий машино и приборостроения

Описание

Результат конструкторской разработки

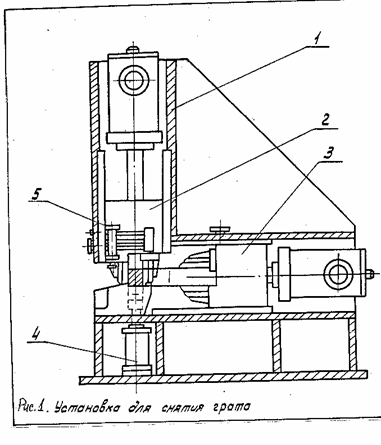

Установка (см. рис. 1) состоит из станины 1, каретки 2 с вертикальными ноксами, каретки 3 с горизонтальными ноксами, механизма 4 выталкивания изделия из зоны отработки, гидроприжимов 5, гидросистем и автоматики.

Заготовку фланца помещают на стол установки и закрепляют так, чтобы усиления сварных швов располагались в рабочей зоне ноксей. Усиление снимается сначала по ширине заготовки фланца - работает каретка с вертикальными ноксами, затем - по высоте - работает каретка с горизонтальными ноксами.

Преимущества перед известными аналогами

Простота конструкции надежность в работе

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Позволяет увеличить производительность труда в 1,5 раза, повысить качество производимых работ

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.06.2003
