Результат конструкторской разработки

Основными частями станка (см. рис.) являются: рама 1, опора 2 планшайбы, планшайба 3 с оправками и устройствами для их крепления, электропривод 4, суппорт 5 с исполнительными гидроцилиндрами и механизмами, гидростанция, щит управления, пульт управления.

Перед началом гибки заготовки фланца или при переходе на другой диаметр его производится настройка станка, для чего суппорт с гибочными роликами отводится на необходимую величину от центра планшайбы, на планшайбу устанавливается шаблон требуемого размера. Нагретая заготовка кладется на планшайбу так, чтобы один из концов был прижат роликом к шаблону.

Гибка полосы в кольцевую заготовку для фланца осуществляется путем поворота приводного ролика планшайбы при полностью прижатых неприводных роликах по двум поверхностям при помощи двух пар силовых гидроцилиндров.

Для исключения прямолинейных участков по концам кольцевой заготовки производится подгибка концов заготовки за счет автономных роликов. Наличие двух таких роликов позволяет производить обкатку кольцевой заготовки для фланца в размер по диаметру за счет пластической деформации наружных слоев кольца.

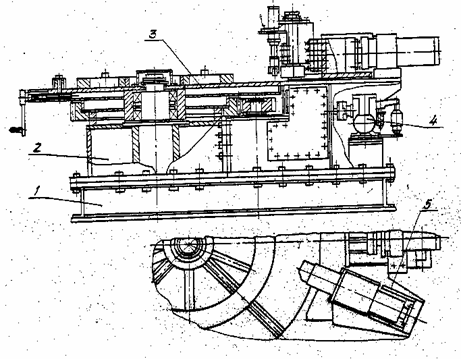

Рис. Станок для гибки фланцев
