Номер

53-118-03

Наименование проекта

Путевая машина

Назначение

Для механизации путевых работ в карьерах

Рекомендуемая область применения

В карьерах и железнодорожном хозяйстве

Описание

Описание к ИЛ № 53-118-03

Результат выполнения конструкторской разработки.

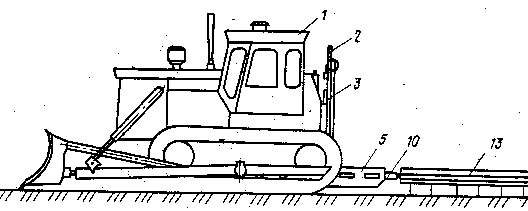

Путевая машина (Рис. 1) содержит шасси и смонтированный на нем подъемник 2, состоящий из рамы, несущей опору для груза, состоящую из двух горизонтально расположенных скоб 5, выступы 6 и 7 которых направлены навстречу друг другу. На выступах 6 и 7 скоб 5 закреплены направляющие 8, на которых установлена траверса 9, несущая ударник 10. На выступах 6 скоб 5 закреплены одни концы гидроцилиндров 11, другие концы которых соединены с траверсой 9. Машина также содержит гидроцилиндры 3 и 4 подъема и поворота рамы подъемника 2.

Рис. 1

Крепление подъемника 2 к шасси 1 производится с помощью проушин 12 и гидроцилиндров 4 поворота рам подъемника 2, несущих скобы 5. Питание ударника 10 и гидроцилиндров 3,4 и 11 осуществляется от гидросистемы базового шасси.

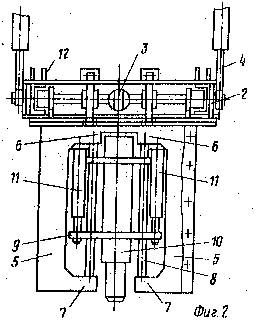

Вид сверху

В передней части в качестве навесного оборудования может быть отвал или монтажная вышка. Гусенично-железнодорожный ход представляет собой специальные гусеничные траки, профилированные под головку рельсов 13.

Преимущества перед известными аналогами

Расширены функциональные возможности машины путем выполнения сгонки рельсов

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 1,4 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.07.2003
