Результат выполнения конструкторской разработки.

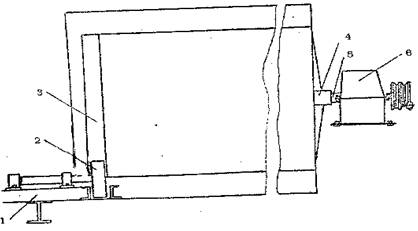

Асфальтобетонный смеситель Д-597 с накопительным бункером горячей массы вместимостью 35 т, вверху которого вращается грохот 3 (см. рисунок), приводится во вращение редуктором 6.

Грохот вращается на опорных катках 2. Опорные катки работают в закрытом кожухе в среде мельчайшей пыли и при температуре +180 ^є С. Из-за попадания пыли в подшипники катков сальники долго не выдерживают и преждевременно выходят из строя.

Во время летнего сезона (сроком 7 месяцев) приходится несколько раз менять катки и регулировать посадку конических подшипников редуктора на валу 5, запрессованном в ступицу 4 грохота.

Предложено вынести подшипники из кожуха грохота наружу, жестко установив их на вращающийся вал опорного катка. Подшипники будут работать вместе с валом в корпусах подшипников, защищенных сальниками. Корпуса подшипников выносят наружу и закрепляют на тавровой балке 1, установленной на оси вращающегося вала.
