Номер

42-066-03

Наименование проекта

Устройство для очистки от ржавчины арматурной проволоки класса ВР-1

Назначение

Для очистки от ржавчины арматурной проволоки.

Рекомендуемая область применения

Строительство

Описание

Описание к ИЛ № 42-066-03

Данная работа является результатом выполнения конструкторской разработки.

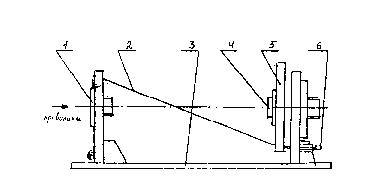

Устройство (см. рисунок) состоит из основания 1, несущего на одной из своих стоек направляющую втулку 2, а на другой - направляющую втулку 3 с фланцем 4 и подпружиненный фиксатор 5.

Устройство для очистки проволоки

Через отверстия первой стойки основания и фланца, расположенного по окружности, вокруг проволоки в четыре ветви параллельно ей пропущен стальной канат. Концы каната закреплены на стойке при помощи прижимных планок 6.

Устройство встраивается в технологическую линию. В процессе очистки проволока пропускается через направляющие втулки, после чего фланец разворачивается и стопорится фиксатором в таком положении, в котором ветви стального каната плотно охватывают по винтовой линии поверхность очищаемой проволоки и производят очистку от ржавчины и окалины при протягивании проволоки через очистное устройство.

Преимущества перед известными аналогами

Полностью исключается брак.

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

В 2 раза повысилась производительность и на 100% повысилось качество очистки проволоки

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

23.07.2003
