Номер

29-311-03

Наименование проекта

Автоматический комплекс штамповки с валковой подачей

Назначение

Автоматизация процесса холодной штамповки

Рекомендуемая область применения

Машиностроение: штамповочное производство

Описание

Результат выполнения конструкторско-технологической разработки.

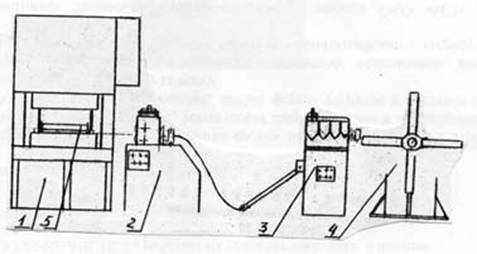

В состав комплекса входят (см. рис.) пресс однокривошипный ОО iЕ (1), валковая подача 2, правильно разматывающее устройство 3, двухместная рулонница 4, съемник 5.

Исходный материал - рулонная сталь.

Штампуемая лента сматывается с рулонницы и правильно разматывающим устройством подается в валковую подачу, которая осуществляет мерное перемещение ленты в зону штамповки. Сетка отходов режется в шаг ножами штампа, а готовые детали удаляются съемником, установленным с тыльной стороны пресса.

Рис. Автоматический комплекс штамповки с валковой подачей

Преимущества перед известными аналогами

Сокращение единиц используемого оборудования (исключены пресс-ножницы). Применение съемника рычажной конструкции с приводом от ползуна пресса и двухместной рулонницы

Стадия освоения

Внедрено в производство

Результаты испытаний

Внедрение линии снизило трудоемкость изготовления деталей, повысилась культура производства

Технико-экономический эффект

Повышение производительности работ 2,8 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

10.07.2003
