Номер

20-104-03

Наименование проекта

Универсальная защита электродвигателей от аварийных режимов

Назначение

Защита электродвигателей и другого оборудования от обрыва фазы, перегрузки, перегрева обмоток или корпуса

Рекомендуемая область применения

Предприятия оснащенные электрооборудованием мощностью от 0,5 до 250 кВт.

Описание

Результат выполнения конструкторской разработки.

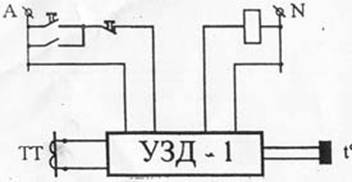

Электронный блок универсальной защиты двигателя (УЗД-1) разработан как комплекс защит электродвигателя от факторов влияющих на выход электродвигателя из строя. Блок укомплектован трансформатором тока и термодатчиком. Размыкающий контакт выходного реле УЗД-1 коммутирует цепь катушки магнитного пускателя 220 В или 380 В от 0 до 5-й величины. Схема подключения блока в цепь управления электродвигателем представлена на рисунке.

В блоке УЗД - 1 предусмотрены: усовершенствованный вариант настройки токовой защиты (при монтаже); три режима работы температурной защиты: защита отключена; отключение при нагреве датчика до 95 град С (в случае размещения датчика температуры на корпусе электродвигателя); то же, при 115 град. С (при установке датчика температуры в обмотках электродвигателя);

Два режима работы токовой защиты: при постоянной нагрузке отключение производится в течение 5 с при 30 перегрузке; отключение электродвигателя в течение времени, обратно пропорционального кратности перегрузки; индикация включения устройства в сеть, а также индикация каждого из аварийных режимов.
