ИННОВАЦИИ БИЗНЕСУ

Описание к ил № 19-046-03

Результат выполнения научно-исследовательской работы.

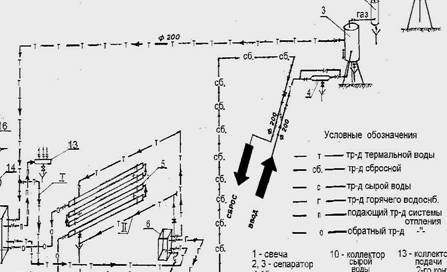

С 1998 года теплоснабжение микрорайона Махачкала-1 базируется на термальных водах (ТВ). Теплоснабжение осуществляется от скважин 27Т, 28Т и 38Т. Из разработанных схем обвязки наибольший интерес представляет схема центрального теплового пункта (ЦТП) №3, ( рис. 1).

Описание двухконтурной схемы.

Контур 1.ТВ сt=100 єС под давлением 6 атм. поступает на сепараторы (2, 3)iиiiступени, где происходит отделение от воды метана, который сжигается в факеле 1, а ТВ поступает в пластинчатый теплообменник 7. Из теплообменника 7 ТВ поступает на теплообменник горячего водоснабжения 6 и в блок кожухотрубных теплообменников 5, а затем сt= 30 єС - в сбросной коллектор ТВ.

Контур 2включает в себя систему отопления и горячего водоснабжения. Система отопления двухступенчатая: 1-я ступень нагрева - блок теплообменников 5.ii-я ступень-теплообменник 7. Отработанная в системе отопления вода по обратному трубопроводу поступает на коллектор обратки 16. После грязевика 15 и буферной емкости 14, насосами 8 она прокачивается через блок теплообменников 5, теплообменник 7 и поступает на коллектор подачи 13. Подпитка сети производится в коллектор обратки 16.

Горячее водоснабжение.Сырая вода поступает на насосы 9, в коллектор 10. Далее она направляется на подпитку тепловых сетей и на подогреватель 6, в коллектор 11. Из него часть воды направляется в систему горячего водоснабжения и на подпитку тепловых сетей. Для работы в летний период, в схеме ЦТП предусмотрены перемычкиiиii.

За 2002 год от 3-х ЦТП Махачкала-1 было отпущено 43600 Гкал. Это позволило закрыть 5 нерентабельных котельных и сэкономить более 5,5 млн. м ³ газа
