Результат конструкторской разработки.

При внедрении цифровых технологий передачи сигнала перед службами охраны возникает серьезная проблема по обеспечению связи между разнесенными участками систем централизованного наблюдения (СЦН). Для решения этой проблемы разработан блок ВК-01 для организации постоянных каналов низкой частоты между АТС, связь между которыми осуществляется с помощью оптоволоконных, высокочастотных или радиорелейных линий. Созданные с помощью блоков каналы связи передают информацию между ретрансляторами и пультами централизованного наблюдения большинства СЦН, эксплуатирующихся в подразделениях вневедомственной охраны.

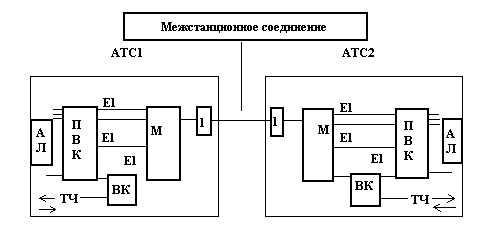

Для организации канала тональной частоты с помощью блоков необходимо в линейно-аппаратных залах каждой станции, между которыми требуется организовать канал связи, установить по одному блоку. Причем каждый блок должен устанавливаться в разрыв первичного цифрового потока (потока Е1), как показано на схеме.

АЛ - абонентские линии;

ПВК - пространственно временной коммутатор АТС;

Е1 - первичный цифровой поток, передающий информацию по 30 телефонным

каналам;

ВК - выделитель каналов ТЧ из потока Е1;

М - мультиплексор цифровых потоков;

1 - каналообразующая аппаратура (конечное оборудование) телефонной

станции;

ТЧ - тональной частоты с двухпроводным окончанием (точки подключения

Устройств СЦН.

Из цифрового потока, поступающего на один из портов Е1, блок выделяет один (любой) из 30 основных цифровых каналов (64 кбит/с) и преобразует его в канал ТЧ. Остальные канальные интервалы без изменений транслируются через второй порт Е1 к пространственно временному коммутатору.

Канал ТЧ, сформированный с помощью блоков имеет стандартные двухпроводные окончания на каждой стороне. По нему можно организовать связь между ретрансляторами и пультовым оборудованием СЦН.

Блоки рассчитаны на непрерывную круглосуточную работу в температурном диапазоне от +5 до +40°С и относительной влажности воздуха до 80% при температуре до +25°С.

Питание - источник постоянного тока 48-72 В (60В) или 18-30 В (24В) с заземленным положительным полюсом.

Потребляемый ток:

-от источника с напряжением 60 В - не более 50 мА;

-от источника с напряжением 24 В - не более 120 мА.

При пропадании напряжения питания или отказе устройства поток Е1 автоматически переключается на резервный (обходной) путь. При этом блок обеспечивает включение внешней звуковой и световой аварийной сигнализации.

Параметры двухпроводного окончания канала ТЧ:

-номинальное сопротивление входа/выхода - 600 Ом;

-номинальный уровень сигнала на входе - 0 Дб;

-номинальный уровень сигнала на выходе - -3,5 Дб.

Параметры сигналов для включения внешней сигнализации:

-допустимое напряжение (постоянное) коммутации - 60 В (24 В);

-допустимый ток коммутации - 50 мА (100 мА).

Цепь включения сигнализации гальванически не связана с электрическими цепями блока. Контакты сигнализации замыкаются при возникновении аварийной ситуации.
