Номер

15-093-03

Наименование проекта

Установка очистки сточных вод

Назначение

Организация водооборотной системы моек легковых и грузовых автомобилей, очистка поверхностного стока с территории предприятия

Рекомендуемая область применения

АЗС. автопредприятия, гаражи

Описание

Результат конструкторской разработки.

Установка работает следующим образом. Мойка автомобиля происходит на площадке с решетчатым полом, через который сточная вода попадает в песколовку с приямком, котором она собирается и посредством насоса подается на очистку. Обработка моечного стока осуществляется реагентным методом очистки в открытых гидроциклонах, где происходит извлечение трудноудаляемых загрязнений, таких как нефтепродукты, СПАВ и частично солей. В качестве реагентов используются сернокислый алюминий и полиакриламид. Далее вода проходит безнапорные фильтры первой и второй ступени и поступает в резервуар условно чистой воды, из которого часть воды возвращается на мойку, часть поступает через фильтр грубой очистки в напорный фильтр доочистки, после которого вода поступает в резервуар чистой воды, которая используется для промывки гидроциклонов и фильтров обратным током. Излишки воды поступают на мойку.

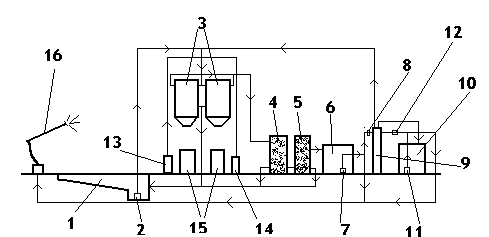

Технологическая схема очистки моечных стоков

1 - песколовка с приямком; 9 - фильтр доочистки;

2 - насос подачи стоков на очистку; 10 - резервуар чистой воды;

3 - открытый гидроциклон; 11 - насос подачи воды на промывку;

4 - безнапорный фильтр первой ступени; 12 - насос-повыситель;

5 - безнапорный фильтр второй ступени; 13 - бак сернокислого алюминия;

6 - резервуар условно чистой воды; 14 - бак полиакриламида;

7 - насос подачи воды на мойку; 15 - емкость сбора осадка;

8 - фильтр грубой очистки; 16 - моечная установка.

Количество загрязнений в исходной воде:

-по взвешенным веществам, мг/л - 700

-по нефтепродуктам, мг/л - 70

Качество «условно чистой воды» (для мойки автомобиля):

-по взвешенным веществам, мг/л - 15…20;

-по нефтепродуктам, мг/л - 5…10.

Очищенный поверхностный сток используется на подпитку водооборотной системы, полив территории, либо сбрасывается на рельеф местности, в придорожный кювет, овраг, водный объект.

Качество очищенной воды для сброса:

-по взвешенным веществам, мг/л - 3;

-по нефтепродуктам, мг/л - 0,05.

Преимущества перед известными аналогами

Обработка моечного стока осуществляется реагентным методом очистки

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Очистка сточных вод от нефтепродуктов составляет 99%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

15.05.2003
