ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 11-040-03 |
|
Наименование проекта Приспособление автоматизированное для сверления фланцев |
|
Назначение Для установки и закрепления деталей типа фланцев |
|
Рекомендуемая область применения На станке модели 2Р135Ф2 в составе ткарно-сверлильного модуля "фланец" |
|
Описание
Результат выполнения конструкторской разработки. Приспособление (рис.1) состоит из корпуса, трех кулачков, пневмоцлиндра зажима, пневматического механизма удаления стружки, зубчатой муфты. Настройка кулачков на размер отверстия обрабатываемого фланца производится вручную, при этом за счет конических зубчатых передач происходит одновременное перемещение всех трех кулачков. Обрабатываемый фланец устанавливается на опорную поверхность кулачков. По команде от программы станка производится закрепление фланца, обработка отверстий в нем и раскрепление. Во время обработки стружка периодически удаляется механизмом удаления стружки.

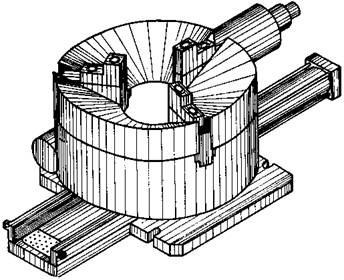

Рис.1 Приспособление автоматизированное для сверления фланцев |
|
Преимущества перед известными аналогами Повышение эффективности работы за счет увеличения производительности. Автоматизация процесса обработки |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение производительности труда в 1,2 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 25.08.2003 |
