Номер 11-039-03 |
|
Наименование проекта Стойка поворотная с ручным приводом |
|
Назначение Для установки, закрепления и фиксированного деления на угол, кратный 15 градусам, изделий при обработке |
|
Рекомендуемая область применения На радиально-сверлильных станках |
|
Описание
Результат конструкторской разработки. Стойка поворотная с ручным приводом (рис.1) состоит из корпуса, центровика, планшайбы, рукоятки. Отверстия в обрабатываемых деталях сверлятся либо по кондукторной плите, либо в кондукторе (наладке). В первом случае обрабатываемая деталь с наладкой базируется по центровику и крепится болтами к планшайбе. Кондукторная плита (наладка) устанавливается по двум пальцам: цилиндрическому и ромбическому на корпусе и крепится болтами. Во втором случае обрабатываемая деталь вместе с кондуктором (наладкой) базируется по центровику и пазу на планшайбе и крепится к ней болтами или планками. Процесс деления производится следующим образом. Поворотом рукоятки против часовой стрелки открепляется планшайба. Одновременно рукоятка нажимает на рычаг, в результате чего фиксатор выводится из втулки планшайбы и поворачивается на требуемый угол. Фиксатор входит во втулку под действием пружины.

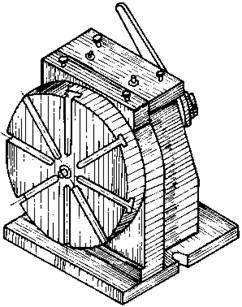

Рис.1 Стойка поворотная с ручным приводом |
|
Преимущества перед известными аналогами Быстрота и точность фиксированного деления изделия на угол, кратный 15 градусам |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижение трудоемкости на 20% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 25.08.2003 |
