Результат выполнения конструкторской разработки.

Датчики перепада давления газа ДПД 16-50 и ДПД 16-100 (см. рис.1) предназначены для контроля перепада (потери) давления на фильтрах газа, что позволяет судить о степени засорения фильтра и своевременно производить промывку либо замену фильтрующего элемента.

Датчик перепада давления ДПД 16-50 устанавливается на фильтрах газа для которых максимально допустимый перепад давления равен 50 мбар (500 мм.вод.ст)

Датчик перепада давления ДПД 16-100 устанавливается на фильтрах газа для которых максимально допустимый перепад давления равен 100 мбар (1000 мм.вод.ст)

Среда: природный газ, азот, аргон, воздух и другие неагрессивные газы.

Принцип действия датчика основан на использовании перемещения в цилиндре поршня, с двух сторон которого действуют различные давления. В случае, когда давления, действующие на поршень с противоположных его сторон, различны по величине, на него действует сила, пропорциональная величине разности этих давлений.

Противодействует этой силе уравновешивающая пружина, взаимодействующая с поршнем. При наступлении равенства этих сил поршень занимает определенное положение, соответствующее разности давлений, подаваемых на входы датчика. Перемещение поршня посредством магнитной связи преобразуется во вращательное движение оси, на которой закреплена показывающая стрелка. Шкала датчика перепада давления разделена на два сегмента. Нахождение показывающей стрелки в сегменте шкалы зеленого цвета говорит о том, что перепад давления на фильтре газа, оснащенного данным датчиком, находится в допустимых пределах. Нахождение показывающей стрелки в сегменте шкалы красного цвета индицирует превышение перепада давления на фильтре газа предельно- допустимого значения.

Отличительные особенности:

- допустимая разность давлений, подаваемых на входы датчика, не приводящая к выходу его из строя до 1,6 Мпа (16 кгс/см2);

- наличие фильтрующей сетки с размерами ячейки в свету 0,054 мм, установленной на входах, для предотвращения попадания твердых частиц во внутреннюю полость датчика;

- простота монтажа датчика на фильтре без применения дополнительных установочных кронштейнов.

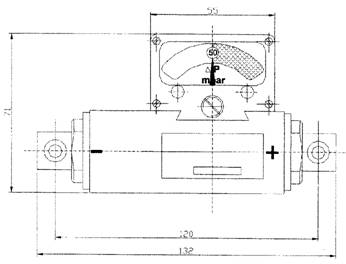

Рис.1 Датчики перепада давления газа ДПД 16-50, ДПД 16-100
