Результат выполнения  технологической разработка.

Фильтры газа ФГ 16-50 и ФГ 16-50В (см. рис.1) предназначены для установки на газопроводах перед измерительными приборами, запорно-регулирующей арматурой, газогорелочными устройствами котлов и других газосжигающих установок с целью очистки газа от механических частиц для повышения надежности и долговечности работы оборудования, причем фильтр ФГ 16-50 В предназначен для более высокой степени очистки газа. Среда: природный газ, азот, аргон, воздух и другие неагрессивные газы.

Принцип работы фильтра следующий. Поток поступающего в фильтр неочищенного газа проходит по каналу в корпусе фильтра, имеющего такую конфигурацию, что крупные механические частицы, а также иные посторонние включения, не достигая фильтрующего элемента, улавливаются и накапливаются в камере, находящейся в нижней части корпуса фильтра. Для очистки камеры имеется специальное отверстие с герметичной заглушкой. Далее газ поступает в камеру с установленным в ней сменным фильтрующим элементом. Фильтр ФГ 16-50 имеет фильтрующий элемент, фильтрующим телом которого является тканная сетка из латуни, сложенная в гофры для увеличения площади рабочей поверхности и помещенная в армирующий каркас.

Фильтр ФГ 16-50 В предназначен для более высокой степени очистки газа и имеет фильтрующий элемент, фильтрующим телом которого является специальный фильтрующий волоконно-целюлозный листовой материал, сложенный в гофры для увеличения площади рабочей поверхности и помещенный в армирующий каркас.

Пройдя сквозь фильтрующий элемент, очищенный газ поступает на выход фильтра. До фильтрующего элемента и после него в корпусе имеются резьбовые отверстия для подсоединения дифференциального манометра с целью определения перепада давления на фильтрующем элементе, что позволяет производить контроль степени его засорения при помощи датчика перепада давления ДПД 16-50.

Отличительные особенности:

- фильтр имеет литой корпус, выполненный из высокопрочного алюминиевого сплава;

- камеры для улавливания крупных механических частиц предохраняет фильтрующий элемент от повреждений и значительно увеличивает срок его службы;

- фильтрующий элемент имеет оригинальную конструкцию с площадью поверхности фильтрующего тела в 65 раз превышающей площадь поперечного сечения входного отверстия фильтра;

- возможность его многократной промывки фильтрующего элемента фильтра ФГ 16-50 В случае его засорения и, как следствие, более длительный срок службы;

- возможность непрерывного контроля целостности фильтрующего элемента и степени его засорения с помощью установки на фильтре дифференцирующего манометра.

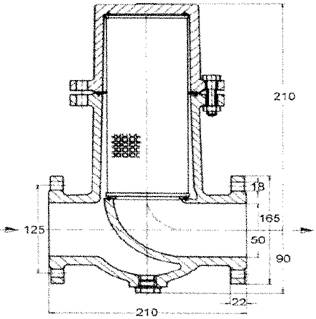

Рис.1 Фильтры газа ФГ 16-50, ФГ 16-50В
