Результат выполнения  технологической разработки.

Счетчикrvg(см. рис.1) может измерять объем природного газа, пропана, инертных газов, воздуха.

В основу конструкции счетчиковrvgположен принцип передачи газа строго определенными порциями от входа счетчика к его выходу. Объем порции определяется измерительной камерой счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик.

Счетчик газаrvgрегистрирует объем газа при рабочих условиях. Для приведения измеренного объема газа к объему при стандартных условиях счетчик rvg может быть по заказу укомплектован электронным корректором типа ЕК-88/К, ЕК260 или ТС-90.

Рис.1 Счетчики газа ротационныеrvg

Отличительные особенности счетчика rvg:

- высокая точность измерения объема газа;

- малая инерционность механической системы счетчика и, следовательно, низкая погрешность измерения объема газа в прерывистом режиме работы счетчика, что особенно важно при использовании счетчиков rvg в автономных газовых котельных (см. рис.2);

- широкий диапазон измерений:q_max/ q _min до 160;

- измерительная точность счетчика не зависит от давления газа в сети;

- счетчик rvg характеризуется пониженным уровнем шума по отношению к другим типам ротационных счетчиков;

- нормированная основная погрешность: не более +/- 1% в диапазоне от 0,1 q max до q max ;

- низкая потеря давления на счетчике;

- при монтаже счетчика не требуются прямолинейные участки трубопроводов и не нормируется соосность отверстий счетчика и подводящих трубопроводов;

- счетчик может эксплуатироваться как при горизонтальном, так и при вертикальном направлении потока газа;

- регулируемое положение счетной головки в пределах угла 355 ⁰;

- счетчик rvg комплектуется специальным коническим фильтром, обеспечивающем защиту счетчика от механических примесей в газе в период ввода в эксплуатацию;

- серийные модели счетчиков газа rvg снабжены двумя низкочастотными датчиками импульсов Е1 (герконовый контакт), один из которых при работе с электронным корректором используется для счета импульсов, второй - для контроля несанкционированного вмешательства. По специальному заказу счетчики газа rvg комплектуются высокочастотным датчиком А1К.

-

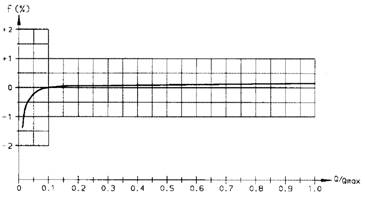

Рис.2 Погрешность измерений

Сочетание различных типов датчиков импульсов позволяет использовать счетчик газаrvgв системах автоматического регулирования и контроля.

Корпус и роторы - алюминиевые, с износостойким долговечным покрытием; по специальному заказу может быть изготовлен стальной корпус.

Для обеспечения надежной и длительной работы счетчика рекомендуется устанавливать перед ним фильтр газа ФГ16.50.

Для контроля перепада давления газа на счетчике в процессе эксплуатации рекомендуется использовать дифманометры ДСП-160-М1.
