Результат выполнения конструкторской разработки.

В основу работы устройства для определения оптимальной скорости снования заложен принцип регистрации средней скоростис одновременной регистрацией числа обрывов за время наработкиодного валика.

В качестве источника информации о скорости и обрывности, принято напряжение тахогенератора, которое в точности повторяетскоростную характеристику за период намотки. Передним фронтомвозрастающего напряжения с тахогенератора соответствующегоразгону сновальной машины, фиксируется обрыв нити, амаксимальной амплитудой напряжения с тахогенератора во времяработы машины фиксируется средняя скорость снования.

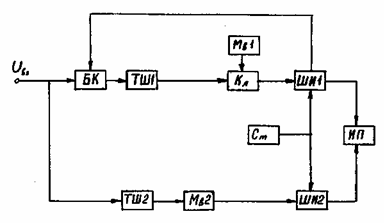

Напряжение с тахогенератора поступает на один из входов блока компенсации БК (Рис.1) и вход триггера ТШ-1. При разгоне машины, напряжение от тахогенератора возрастает, что приводит к перебросу триггера ТШ-1 в новое положение, врезультате ключ Кл открывается и импульсы мультивибратора Мв1проходят на катушку шагового искателя ШИ1, вызывая егосрабатывание. Процесс идет до тех пор, пока напряжениекомпенсации не достигнет величины входного напряжения стахогенератора. При равенстве этих напряжений триггер ТШ1возвращается в исходное положение, ключ Кл закрывается иимпульсы с мультивибратора Мв не проходят на искатель ШИ1.Подвижный контакт ШИ 1 остается в некотором положении,определяя соответствующее напряжение на входе блока компенсацииБК и измерительного блока ИП.

Аналогично работает и канал фиксации обрывности пряжи.

В конце наработки валика на индикаторе блока ИП будетуказана оптимальная скорость снования. Использование данногоустройства позволило повысить производительность на 5%.
