Результат конструкторской разработки.

Учебно-исследовательский автоматизированный комплекс для определения физико-механических свойств материалов в широком диапазоне температур включает в себя ряд оригинальных методических разработок, не имеющих мировых аналогов. Комплекс позволяет одновременно измерять и контролировать упругие, неупругие, магнитные и некоторые теплофизические параметры материалов в вакууме, среде различных газов и условиях атмосферы в широком диапазоне температур от температуры кипения жидкого азота до температуры ликвидус исследуемого материала.

Комплекс обеспечивает получение:

-температурных зависимостей модуля упругости, модуля сдвига, модуля объемной упругости, коэффициента Пуассона сплавов в виде распечатки таблиц или графиков зависимостей модуля в ГПа и коэффициента Пуассона от температуры в соответствии с МИ 668 - 84 при допускаемой относительной погрешности измерения величин модулей в пределах плюс-минус 1 %;

-температурных зависимостей относитетельного рассеивания энергии (демпфирующей способности) в соответствии с МИ 1699 - 87, в виде распечатки полученных результатов;

-определяет при необходимости температуры фазовых превращений в исследуемом материале образца и удельные теплоты фазовых превращений , в виде распечатки полученных результатов.

В основу измерений положен динамический метод определения характеристик упругости и неупругости.

Комплекс может быть использован в образовательных учреждениях, а также в таких отраслях, как машиностроение, металлургия и т.д.

Комплекс состоит из:

-водоохлаждаемой рабочей камеры 1;

-диффузионного насоса с клапаном высокого вакуума 2;

-форвакуумного насоса РВН-20 3;

-электросилового блока 4;

-системного блока персональной ЭВМ 5;

-мнемосхемы 6;

-панели электроуправления комплексом 7.

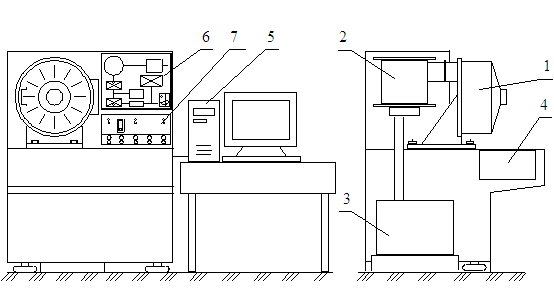

Рис 1. Конструкция измерительного комплекса
