Результат выполнения конструкторской и технологической разработки.

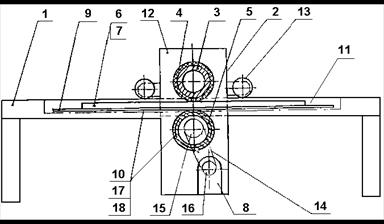

Устройство высекальное (см. рисунок) содержит станину 1, узел просечки 2 с верхним валом 3 с чулком из полимерной трубы 4 и нижним валом 5, штанц-инструмент 6 для заготовки 7, привод с электрической системой 8 управления. Станина снабжена неподвижной опорой 9 в виде листа для штанц-инструмента, зубчато-реечной передачей 10 и направляющими для поступательного перемещения узла просечки из одного крайнего положения в другое относительно неподвижного штанц-инструмента с заготовкой. Узел просечки дополнен установленной посредством опорных катков на направляющих 11 кареткой 12, на которой размещены валы. Механизм выполнен в виде цепной передачи 14 с двумя обводными натяжными звездочками 15 и 16. Зубчато-реечная передача выполнена в виде двух зубчатых колес 17, установленных на нижнем валу, и двух реек 18, закрепленных на направляющих станины. Привод машины: мотор-редуктор МЦ-63-45 ЦУЗ.

Устройство высекальное работает следующим образом. Оператор устанавливает штанц-инструмент с заготовкой на неподвижной опоре в виде листа. Нижний вал находится под неподвижной опорой в виде листа и является опорой штанц-инструмента с заготовкой, верхний вал с чулком из полимерной трубы находится над штанц-инструментом. Размер между образующими верхнего и нижнего вала несколько меньше высоты режущей части штанц-инструмента. Оператор включает привод с электрической системой управления. Нижний вал приходит во вращение посредством цепной передачи и двух обводных звездочек. Зубчатые колеса, установленные на нижнем валу, взаимодействуют с рейками зубчато-реечной передачи, приводят в поступательное движение нижний вал и каретку с опорными катками, на которой этот вал установлен. На каретке также установлен и верхний вал, который начинает двигаться поступательно. При взаимодействии верхнего вала и неподвижного штанц-инструмента с заготовкой за счет трения вал приходит во вращение. При прокатывании валов через неподвижный штанц-инструмент высекаемая заготовка валами прижимается к режущей части штанц-инструмента, просекается ей, врезаясь на доли миллиметров в чулок из полимерной трубы. На штанц-инструменте остается лежать готовая развертка для упаковки. Оператор, не сходя с места, снимает ее, на штанц-инструмент кладется следующая заготовка, цикл повторяется.

Имеется свидетельство на полезную модель № 22092.
