Номер 83-112-03 |
Наименование проекта Устройство для поперечной резки гофрокартона |
Назначение Изготовление заготовок при производстве упаковки |
Рекомендуемая область применения Резка картона без перекосов при производстве упаковки, тары |

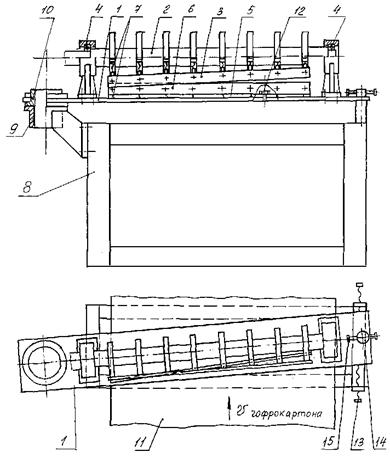

Описание Результат выполнения конструкторской и технологической разработки. Устройство для поперечной резки гофрокартона (см. рисунок) работает следующим образом. Верхний подвижный нож 3, установленный в подшипниковых опорах 4, и нижний неподвижный нож 6, закрепленный на основании 1 вместе с планкой 5 болтами 12, устанавливают под определенным углом друг к другу при помощи регулировочных винтов 7 таким образом, чтобы при вращении подвижного ножа относительно оси вращения барабана 2, точка резания перемещалась из крайнего левого положения на гофрокартоне 11 в крайнее правое положение по принципу «ножниц». Затем осуществляется установка ножей по отношению к боковой стороне гофрокартона.
Если ножи установить перпендикулярно к боковой стороне гофрокартона с ширинойb(к направлению подачи со скоростьюv), то за время резанияtгофрокартон пройдет путьs. Таким образом, линия отреза гофрокартона будет неперпендикулярна к его боковой стороне, уголjкосины отреза будет тем больше, чем больше скоростьvдвижения гофрокартона, так как по формуламs=vЧt,j=arctgs/b. Например, приv=10 м/мин,b=1050 мм,t=0,0008 мин (задано конструктивно)s=8 мм, косина отреза гофрокартонаj=0°26'. Чтобы устранить косину отреза и достичь перпендикулярности двух смежных сторон отрезаемого куска гофрокартона, ножи устанавливают на поворотном основании. Основание при помощи регулировочных болтов 13 поворачивают вокруг оси фланца 10, закрепленного неподвижно в опоре 9 корпуса 8, в сторону противоположную движению гофрокартона на требуемый уголj(например,j=0°26') к линии перпендикулярной боковой стороне гофрокартона, фиксируют его в выбранном положении с помощью винта 14 с рукояткой 15. При изменении скоростиvподачи гофрокартона уголjи путьsменяют свои значения. Таким образом, при измененииvнеобходимо менять уголjустановки ножей по отношению к линии перпендикулярной боковой стороне гофрокартона. Отрез листа заданной длины осуществляется от непрерывно движущегося полотна гофрокартона установленными ножами. Устройство для поперечной резки гофрокартона по сравнению с прототипом улучшает качество резки за счет компенсации косины отреза, то есть достижения перпендикулярности двух смежных сторон отрезаемого куска гофрокартона. Имеется свидетельство на полезную модель № 22091. |
Преимущества перед известными аналогами Повышение качества резки, устранение косины отреза за счет установки основания с возможностью поворота относительно оси, перпендикулярной плоскости гофрокартона, при наличии элементов установки и фиксации его в требуемом положении |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Улучшение качества резки за счет 100 % устранения косины отреза |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 08.08.2006 |
