Частное техническое решение, имеющее самостоятельное значение.

Разработан сепаратор для извлечения частиц из дисперсных систем, который может быть использован при добыче полезных ископаемых для извлечения свободных металлов, окислов металлов, белковых и других веществ, а также для разделения заряженных частиц и очистки воды.

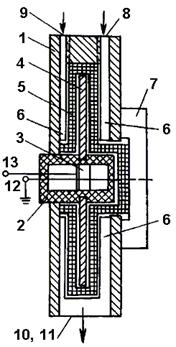

Сепаратор для разделения заряженных частиц и их сбора (см. рисунок) содержит корпус 1, в котором установлен неподвижный барабан 2, внутри которого расположен источник напряжения 3. На барабане соосно закреплен электрод в форме полудиска 4 с вертикально расположенной диаметральной кромкой. Электрод-полудиск и барабан размещены в диэлектрическом вращающемся барабане 5, связанном с приводом 7. Внутри корпуса вертикально установлена разделительная перегородка 6. В верхней части корпуса выполнены входные отверстия 8 и 9, стенки которых параллельны внешним поверхностям вращающегося барабана 5. В нижней части корпуса расположены выходные отверстия 11 и 12, между которыми установлена перегородка. Привод и источник напряжения подключаются к сети посредством зажимов 12 и 13.

Сепаратор для разделения заряженных частиц и их сбора

Установка работает следующим образом. Исходная суспензия через входные отверстия поступает в корпус. Под действием электростатического поля электрода соответствующего знака заряженные частицы притягиваются к поверхности полого вращающегося барабана, а на частицы другого знака действует отталкивающая сила. Частицы, которые не притягиваются к барабану, при его повороте оседают с последующим удалением через канал для выхода 11. Удерживаемые электростатическими силами частицы за перегородкой выходят из области действия поля электрода и удаляются через канал 10. Электрическое поле создается высоким постоянным напряжением источника напряжения.

Повышение эффективности извлечения заряженных частиц обусловлено тем, что сила тяжести всегда перпендикулярна электростатической силе, разделяющей частицы.

Аппарат отличается высокой эффективностью извлечения частиц драгоценных металлов из малорентабельных песков и отвалов. Например, при обогащении на лабораторном аналоге золотоносных "хвостов" содержания золота 0,87 г/т повышается в 2,4 раза, извлечение золота - свыше 90 %. При очистке земли от ртути уменьшается ее содержание в 50 раз - остается менее 0,4 %. При очистке графита от пыли зольность уменьшается в 2 раза.

Сепаратор может применяться в пищевой, химической, обогатительной отраслях промышленности; для использования и ликвидации экологически вредных отходов и отвалов; очистки и обеззараживания воды; очистки земли от вредных веществ. Применение технологии аппарата на новой принципиальной основе дает возможность использовать значительные ресурсы при добыче драгоценных и цветных металлов с высоким экономическим эффектом и способствовать решению экологической проблемы ликвидации отходов и отвалов путем их вторичного использования.
